يعد تنفيذ زاوية المسودة أكثر من مجرد أفضل ممارسات CAD. إنها بمثابة أداة حاسمة لتخفيف المخاطر قبل قطع الفولاذ باهظ الثمن. يؤدي حذف المسودة حتمًا إلى تشويه شديد للأجزاء، وأوقات دورة مفرطة، وتلف الأداة بشكل لا يمكن إصلاحه. تشير المسودة إلى الاستدقاق الطفيف المطبق على الجدران الرأسية للجزء المصبوب الموازي لخط الفراق. بدون هذا الاستدقاق الأساسي، ينكمش البلاستيك المبرد بإحكام حول قلب القالب، مما يخلق احتكاكًا هائلاً أثناء القذف. يواجه المصنعون الذين يتجاهلون هذا الواقع المادي معدلات خردة عالية وتوقف عمليات إطلاق الإنتاج. يعد هذا الدليل بمثابة إطار عمل عملي للمهندسين وفرق المشتريات لتقييم تصميماتهم من أجل قابلية التصنيع (DFM). سوف نستكشف كيف تحدد المواد والأنسجة والأشكال الهندسية المعقدة متطلباتك الدقيقة الخاصة بالاستدقاق. تابع القراءة لضمان الانتقال السلس من النموذج الأولي إلى الإنتاج واسع النطاق.
ينظر العديد من المهندسين إلى المسودة على أنها متطلب تقني بحت. نحن بحاجة إلى تحويل هذه المحادثة من النظرية الهندسية إلى التأثير النهائي. يتطلب إنتاج أجزاء خالية من العيوب مرحلة طرد نظيفة. يقلل المسودة بشكل مباشر من الاحتكاك بين بلاستيك التبريد والتجويف الفولاذي. يعني الاحتكاك الأقل أنك تواجه احتمالًا أقل بكثير لعلامات السحب أو الجرجرة أو الالتواء أثناء الطرد. عندما يسحب البلاستيك على الجدران الفولاذية العمودية، فإن تشطيب السطح يتدهور على الفور. ويؤدي هذا التدهور إلى رفض الأجزاء في محطة مراقبة الجودة. الجدار المدبب بشكل صحيح يزيل هذا الاحتكاك. الجزء ينبثق من القلب دون عناء.
يعمل القذف بدون احتكاك أيضًا على تحسين عمر الأداة بشكل جذري. تضع قوى القذف العالية ضغطًا هائلاً على المكونات المتحركة. يؤدي تصميم الاستدقاق المناسب إلى تقليل هذا الضغط الميكانيكي على مسامير القاذف وقالب حقن البلاستيك نفسه. يعني التآكل الأقل أن خط الإنتاج الخاص بك يواجه وقتًا أقل للصيانة. كما أنه يترجم مباشرة إلى أوقات دورة أسرع. يحدد وقت الدورة إنتاجية التصنيع الإجمالية. إذا التصقت الأجزاء، فيجب على مشغل الآلة التدخل يدويًا. ويضيف التدخل اليدوي دقائق مكلفة إلى الدورة. تتطلب أوقات الدورات الأسرع طردًا آليًا لا تشوبه شائبة.
تجاهل المسودة يحمل مخاطر مالية هائلة. غالبًا ما يؤدي أخذ عينات من القالب بدون مسودة كافية إلى التصاق الأجزاء. إذا حدث ذلك، يجب عليك إيقاف الإنتاج على الفور. ستحتاج على الأرجح إلى الاعتماد على EDM (معالجة التفريغ الكهربائي) لإعادة قطع القالب. إن إعادة قطع الفولاذ المقسى أمر مكلف ويدمر الجدول الزمني للإطلاق. يمكنك تجنب تكاليف إعادة التصميم الباهظة هذه من خلال دمج الاستدقاق الصحيح خلال مرحلة CAD الأولية.
أفضل الممارسات: قم دائمًا بتقييم قوى الطرد أثناء مرحلة DFM قبل الانتهاء من تصميم الأداة.
خطأ شائع: بافتراض أن بخاخات تحرير القالب يمكن أن تعوض عن الاستدقاق الهندسي الضعيف. تترك المرشات بقايا وتبطئ أوقات الدورة.
توفر إرشادات سوق دبي المالي القياسية في الصناعة أرقامًا ملموسة وقابلة للتنفيذ. نحن نعتمد على خطوط الأساس هذه لضمان تحرير الأجزاء بشكل نظيف من التجويف الفولاذي.
يعتمد تطبيق الاستدقاق الصحيح على عمق الميزة المحددة والوظيفة. نقوم بتصنيف المتطلبات القياسية إلى ثلاثة مستويات رئيسية.
الرسم البياني الأساسي القياسي
| نوع الميزة | الحد الأدنى من متطلبات الدرجة | التطبيق النموذجي |
|---|---|---|
| الجدران المقيدة للغاية | 0.5 درجة | وجوه رأسية قصيرة حيث تمنع قيود التصميم الشديدة التناقص التدريجي القياسي. |
| أعماق الميزة القياسية | 1.0 درجة إلى 2.0 درجة | المعيار العام لمعظم الهندسة العمودية الداخلية والخارجية. |
| وجوه مغلقة | 3.0 درجة أو أكثر | مناطق التلامس المنزلقة المعدنية على المعدن لمنع التهيج المبكر. |
يجب عليك عرض 0.5 درجة كحد أدنى مطلق. يجب على المصممين استخدامه فقط للوجوه العمودية القصيرة والمقيدة للغاية. في بعض الأحيان تواجه المكونات الإلكترونية الداخلية قيودًا شديدة على المساحة. قد يدفع المهندسون إلى 0.5 درجة هنا. يجب عليك تلميع الفولاذ حتى يصبح مرآة لإنجاز هذا العمل. تعمل معظم أعماق الميزات القياسية بشكل أفضل ضمن نطاق 1.0 درجة إلى 2.0 درجة. يغطي هذا المعيار العام غالبية العبوات التقليدية. تتضمن وجوه الإغلاق اتصالًا منزلقًا من المعدن على المعدن. إنها تتطلب ما لا يقل عن 3.0 درجة لمنع الاحتكاك الناتج عن الاحتكاك بمرور الوقت. يضمن الاستدقاق الكبير أن تنظف الوجوه الفولاذية بعضها البعض فورًا عند الفتح.
تتطلب الميزات الأساسية العميقة اهتمامًا إضافيًا. يفرض معيار الصناعة إضافة درجة واحدة لكل بوصة من العمق. تخلق النوى الأطول مزيدًا من الاحتكاك مع انكماش المادة. تتضاعف قوة الانكماش على مساحة السطح الطويلة. نحن نستخدم هذه القاعدة لمواجهة هذه القوة التراكمية.

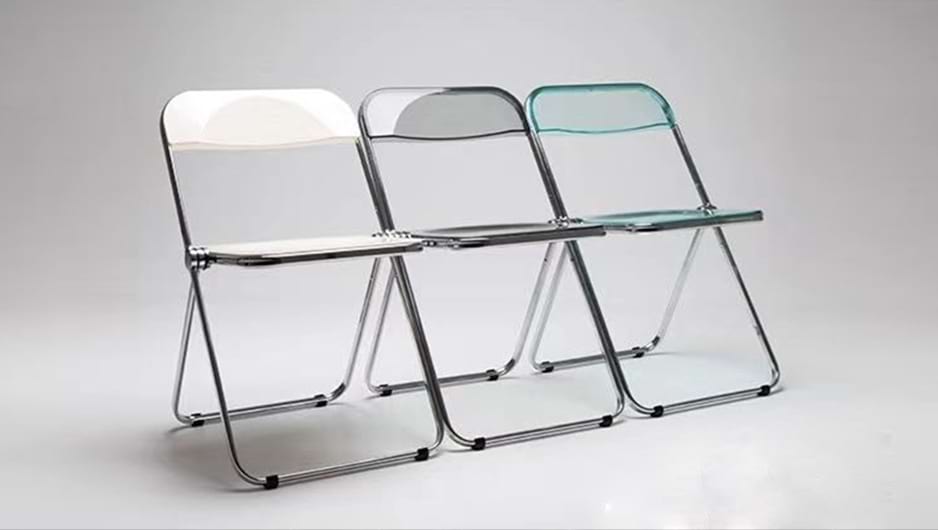

دعونا نفكر في مثال تطبيقي عملي. يتطلب تصميم ذو التجويف العميق قالب الكرسي البلاستيكي سحبًا أعلى بكثير على كل من القلب والتجويف. بدونها، يمكنك إنشاء أقفال فراغ. سوف تفشل مساحة السطح الضخمة في التحرير بشكل نظيف. يضمن الاستدقاق المناسب إمكانية دخول الهواء إلى الفجوة، مما يؤدي إلى كسر الفراغ فورًا عند طرده.
الأسطح المنسوجة تعقد فيزياء القذف. يجب عليك التعويض عن القطع السفلية الدقيقة التي أنشأها نمط النسيج. تتطلب القاعدة الذهبية إضافة 1.5 درجة لكل 0.001 بوصة (0.025 مم) من عمق النسيج. تؤكد متطلبات نسيج Mould-Tech القياسية على هذه الصيغة الدقيقة.
القوام يخفي العيوب التجميلية ويحسن الإمساك. ومع ذلك، فإنهم يمسكون بالفولاذ بإحكام. تحاكي القوام العدواني الجلود الثقيلة أو الأنماط المنقطّة. يعضون بعمق في البلاستيك. لذلك، تتطلب الأنسجة العدوانية تيارًا قويًا للغاية لمنع البلاستيك من سحب وتمزيق الطبقة النهائية. إذا تجاهلت هذه القاعدة، فسيبدو النسيج تالفًا وغير متناسق عبر الجزء.
تتصرف البوليمرات بشكل مختلف عندما تبرد. لا يمكنك تطبيق التناقص التدريجي الشامل دون تقييم الحقائق الفيزيائية للراتنج الذي اخترته. تحدد خصائص المواد بشكل كبير مدى قوة تمسك الجزء بالنواة الفولاذية.
أفضل الممارسات: قم بإجراء إحالة مرجعية إلى ورقة بيانات الراتنج الخاصة بك لمعرفة قيم الانكماش قبل تثبيت التناقص التدريجي في CAD.
خطأ شائع: استخدام تصميم مستدق محسّن لـ ABS في قالب جديد مخصص للنايلون المملوء بالزجاج.
المواد عالية الانكماش تمسك بالقلب بشكل أكثر إحكامًا من المواد منخفضة الانكماش. يحدد الانكماش الحجمي مقدار انكماش البلاستيك أثناء تبريده من السائل إلى الحالة الصلبة. تتعرض الراتنجات مثل النايلون أو POM (الأسيتال) إلى انكماش كبير. عندما تبرد، فإنها تلتصق بالميزات الداخلية بقوة هائلة. الأسيتال يضغط حرفيًا على الدبوس الأساسي. إذا قمت بتوفير درجة واحدة فقط من الاستدقاق، فسوف يتم ثقب دبابيس القاذف مباشرة عبر الجزء. يجب عليك تصميم مستدق أعلى للميزات الداخلية عند تشكيل هذه الراتنجات المحددة.
تعمل صلابة البلاستيك المعالج أيضًا على تغيير إستراتيجية الاستدقاق الخاصة بك. نقوم بتصنيف الراتنجات إلى فئتين عريضتين فيما يتعلق بالصلابة:
تستخدم العديد من الأجزاء الهيكلية الراتنجات المملوءة بالزجاج. تزيد الألياف الزجاجية من السلامة الهيكلية ولكنها تزيد الاحتكاك بشكل كبير. إنها تعمل مثل ورق الصنفرة ضد تجويف القالب أثناء الطرد. تعمل الراتنجات المملوءة بالزجاج على زيادة تآكل الأداة بسرعة. يتطلب هذا الواقع زوايا سحب أعلى قليلاً للحفاظ على تشطيب القالب على مدى آلاف الدورات.
يواجه المهندسون الذين يقومون بوضع اللمسات النهائية على نماذج CAD المعقدة تحديات فريدة. الجدران العمودية البسيطة سهلة الاستدقاق. تتطلب الميزات الهيكلية الداخلية توازنًا هندسيًا دقيقًا. يجب عليك تأمين زاوية مسودة قولبة حقن تم التحقق منها لكل وجه معقد.
تمثل الأضلاع الهيكلية مصيدة DFM شائعة. يجب تطبيق المسودة بعناية لتجنب جعل قاعدة الضلع سميكة جدًا. تخلق القاعدة السميكة تركيزًا هائلاً من الكتلة الحرارية. عندما تبرد هذه الكتلة، فإنها تسبب علامات غائرة قبيحة على الوجه التجميلي المقابل. الرؤساء بمثابة نقاط تركيب للبراغي. أنها تتطلب تفتق داخلي وخارجي. إذا جعلت القاعدة سميكة جدًا، فقد يتشكل فراغ داخل البلاستيك. ولمنع ذلك، حدد سمك قاعدة الضلع بنسبة 60% من سمك الجدار الاسمي. قد تحتاج إلى التنازل عن ارتفاع الضلع للحفاظ على السلامة الهيكلية.
القطع السفلية تمنع الطرد المستقيم. غالبًا ما تتميز الأجزاء المعقدة بتركيبات مفاجئة أو فتحات جانبية. يجب عليك تصميم إجراءات جانبية أو رافعات لتحرير هذه الميزات. يجب أن يتم دمج الاستدقاق مباشرة في الإجراءات الجانبية. يجب عليك تصميم هذا الاستدقاق دون إنشاء عدم تطابق في خطوط الفراق. يؤدي الانتقال السيئ بين العمل الجانبي والتجويف الرئيسي إلى ظهور وميض. كما أنه ينشئ خط شاهد ملحوظًا في الجزء الأخير.
تتطلب المنتجات الاستهلاكية جماليات نقية. النظر في مثال التطبيق العملي. يتطلب تصميم قالب حقن الأجهزة المنزلية لغطاء المكنسة الكهربائية المتميز تخطيطًا دقيقًا. يجب أن تكون الأسطح الخارجية من الفئة A خالية تمامًا من علامات السحب. لا يمكنك إخفاء العيوب على هذه الأسطح. التشطيبات شديدة اللمعان تمسك الفولاذ بشكل مختلف عن التشطيبات غير اللامعة. يتطلب هذا السيناريو توازناً دقيقاً. يجب عليك الجمع بين التلميع الثقيل بمستوى SPI-A مع مسودة سخية ومحسّنة لضمان جودة بصرية لا تشوبها شائبة.
غالبًا ما يواجه المشترون والمهندسون مشكلات في التشكيل أثناء أخذ العينات الأولية. ربما تقوم بمراجعة تعليقات سوق دبي المالي المربكة من أحد الموردين في الوقت الحالي. يتيح لك تحديد السبب الجذري لفشل الإخراج التفاوض بشأن تغييرات التصميم الفعالة.
أفضل الممارسات: احتفظ بـ 'اللقطات القصيرة' الأولى والعينات المعيبة أثناء تجارب الأدوات لتشخيص احتكاك القذف بدقة.
يمكنك تشخيص مشكلات هندسة الأدوات عن طريق فحص الأجزاء المعيبة. ابحث عن كثب عن أوضاع الفشل الأساسية الثلاثة هذه:
إذا اكتشفت هذه العيوب، فيجب عليك التفاوض بشأن تغييرات سوق دبي المالي مع شريك التصنيع الخاص بك. ابدأ بطلب تحليل شامل لتدفق القالب. تصور هذه المحاكاة عملية التبريد والانكماش. يسلط الضوء على مناطق الاحتكاك العالي القذف. قد تحتاج إلى ضبط عمق النسيج على الوجوه التي بها مشاكل. وبدلاً من ذلك، يمكنك تغيير موقع خط الفراق. غالبًا ما يسمح تحريك خط الفراق بتوزيع مستدق بشكل أفضل عبر الميزات المهمة.
يعد تحسين تصميم أداتك بمثابة توازن دقيق. فهو يتطلب تنسيق جماليات الأجزاء وفيزياء المواد وميكانيكا الأدوات. لا يمكنك عزل متغير واحد دون التأثير على النتيجة الإجمالية. يضمن الاستدقاق المحسوب بشكل مثالي أن تتم عملية التصنيع الخاصة بك بسلاسة من اليوم الأول.
يجب عليك إضافة الاستدقاق المناسب في وقت مبكر من مرحلة CAD. يؤدي القيام بذلك إلى منع إجراء تعديلات مكلفة على الأداة وتأخير عمليات الإطلاق لاحقًا. إن محاولة إصلاح مشكلات القذف بعد قطع الفولاذ تستنزف ميزانيتك وتضيع وقتًا ثمينًا. الهندسة الاستباقية تفوز دائمًا.
نحن نشجعك على إرسال ملفات CAD ثلاثية الأبعاد الخاصة بك لإجراء مراجعة شاملة لسوق دبي المالي. سيقوم خبراؤنا بالتحقق من صحة اختياراتك الهندسية والمواد الدقيقة. تضمن هذه الخطوة الاستباقية مرحلة إخراج نظيفة وإنتاجًا قابلاً للتطوير بشكل كبير.
ج: الحد الأدنى المطلق عمومًا هو 0.5 درجة. يحتفظ المهندسون بهذا الاستدقاق المنخفض للغاية حصريًا للجدران العمودية القصيرة جدًا وغير المزخرفة حيث تكون مساحة التصميم مقيدة بشدة. ومع ذلك، يظل خط الأساس القياسي للصناعة يتراوح بين 1.5 إلى 2.0 درجة بالنسبة لمعظم الأجزاء التقليدية لضمان الإطلاق النظيف.
ج: من الممكن نظريًا بالنسبة للأجزاء الضحلة جدًا استخدام مواد تشحيم ذاتي محددة وعوامل تحرير قوية للعفن. ومع ذلك، فإن خبراء الصناعة لا يشجعون بشدة على التصميمات ذات المسودة الصفرية. فهو يقدم مخاطر شديدة تتمثل في تلف الأجزاء الدائم، وجرجر السطح الشديد، والتآكل المتسارع للأداة.
ج: يجب أن يكون الاستدقاق دائمًا بعيدًا عن خط الفراق. تضمن هذه الهندسة أن الجزء المصبوب ينفصل بشكل نظيف عند فتح الأداة. يمكن أن يؤدي تغيير الزاوية إلى تغيير مكان التقاء نصفي القالب فعليًا، مما قد يؤدي إلى نقل خط الشاهد إلى وجه تجميلي مختلف.
ج: نعم، غالبا ما يتغير. ينكمش البلاستيك بعيدًا عن التجويف الخارجي وينكمش بإحكام على اللب الداخلي عندما يبرد. بسبب تأثير التثبيت هذا، غالبًا ما تتطلب الميزات الأساسية استدقاقًا أكثر عدوانية قليلاً لضمان تحرير نظيف بدون علامات دفع الدبوس.
