يمكن أن يؤدي تحديد الشكل الخاطئ للقالب إلى تدمير مشروع هندسي لا تشوبه شائبة. يتم إطلاق عدد لا يحصى من المنتجات عندما تفشل الأجزاء المصنعة في إجراء عمليات الفحص البصري. قد تواجه تأخيرات شديدة، وإعادة صياغة مكلفة للأدوات، وجداول زمنية غير منتظمة للإنتاج عندما يحدث ذلك. ينتج الرفض الجمالي والتصاق الأجزاء بشكل مباشر عن خيارات تشطيب السطح غير المتوافقة. تفتقر الصناعة حاليًا إلى خط أساس عالمي. عادةً ما تلتزم الشركات المصنعة في أمريكا الشمالية بإرشادات SPI. وعلى العكس من ذلك، غالبًا ما تستخدم الأسواق الأوروبية والآسيوية مقياس VDI 3400.
وسوف نقوم بتفصيل كيفية تقييم هذين النظامين المتميزين بالضبط. سوف تتعلم إطارًا تقنيًا صارمًا لاختيار اللمسة النهائية الصحيحة بناءً على تكلفة الأدوات واختيار المواد وزوايا المسودة المطلوبة. تابع القراءة لتحديد الملمس المناسب لمشروع صب البلاستيك التالي بثقة. يزيل هذا الدليل التخمين في تركيب القالب. يمكنك تجنب المخاطر الشائعة وتبسيط دورة الإنتاج الخاصة بك اليوم.
ابدأ بتحديد الاختصارات وفهم كيفية تطبيق المهندسين لها في سيناريوهات العالم الحقيقي. يجب علينا فحص التشطيبات السطحية SPI و VDI لفهم الاختلافات الميكانيكية الأساسية بينهما. يركز معيار جمعية صناعة البلاستيك (SPI) بشكل كبير على تقنيات التلميع اليدوية. يحقق صانعو الأدوات هذه التشطيبات باستخدام الأدوات اليدوية والأحجار الكاشطة ومعجون الماس. ستجد أربع فئات رئيسية ضمن نظام SPI. تحتوي كل فئة على ثلاث درجات فرعية مرقمة من 1 إلى 3.
وعلى العكس من ذلك، يعمل معيار Verein Deutscher Ingenieure (VDI 3400) بشكل مختلف. ويغطي في المقام الأول القوام الذي تم تحقيقه من خلال معالجة التفريغ الكهربائي (EDM). يزيل هذا المعيار تمامًا التلميع اليدوي من المعادلة. يتراوح المقياس من VDI 12 إلى VDI 45. يمثل VDI 12 لمسة نهائية ناعمة غير لامعة. يمثل VDI 45 نسيجًا ثقيلًا وعدوانيًا للغاية.
تظل تشطيبات VDI قابلة للتكرار بشكل كبير عبر عمليات الإنتاج. يرتبط نسيج السطح النهائي مباشرة بمعلمات الماكينة بدلاً من تقنية التلميع الفردية لصانع الأدوات. يشتعل قطب EDM على الفولاذ، مخلفًا حفرًا مجهرية. يحدد حجم وعمق هذه الحفر رقم VDI المحدد. علاوة على ذلك، ترتبط درجات VDI مباشرة بقيم خشونة السطح القياسية (Ra). وهذا يجعل القياس الموضوعي أسهل بكثير لفرق مراقبة الجودة.
يتضمن اختيار المعيار الصحيح العديد من المتغيرات التشغيلية. عند تقييم قالب حقن البلاستيك ، يجب عليك تقييم القدرة على التنبؤ والمهل الزمنية بشكل كبير. يتم التحكم في VDI آليًا. إنه يوفر اتساقًا صارمًا عبر تجاويف متعددة. يمكنك برمجة آلة EDM لإثارة التجويف للحصول على تشطيب VDI 30 دقيق. ستقوم الآلة بتكرار ذلك بشكل مثالي عبر جميع التجاويف في قالب عائلي. يعتمد SPI بشكل كبير على مهارة المشغل. من الصعب ضمان الاتساق من تجويف إلى تجويف في الأشكال الهندسية المعقدة. قد يقوم الفني بتلميع تجويف واحد بقوة أكبر قليلاً من الآخر، مما يؤدي إلى عدم تطابق بصري طفيف في الأجزاء المصبوبة النهائية.
تملي أيضًا اعتبارات الأدوات والمهلة الزمنية اختيارك. تتطلب درجات SPI A وB قوالب فولاذية أكثر صلابة لتثبيت الطلاء بشكل فعال. غالبًا ما تحتاج إلى أدوات فولاذية متميزة مثل H13 أو Stavax. وهذا يزيد بشكل كبير من تكاليف المواد الخام مقدمًا. يضيف التلميع اليدوي للتشطيبات SPI عالية المستوى أيضًا أيامًا أو حتى أسابيع لأوقات إكمال القالب. التلميع متسلسل. لا يمكنك تخطي الخطوات. يتم تشكيل التشطيبات VDI مباشرة في الفولاذ أثناء مرحلة EDM. يمكنك توفير وقت عمل يدوي كبير وضغط جدول الأدوات الخاص بك.
تشكل مخاطر تغيير الهندسة عاملاً حاسماً آخر أثناء تصنيع القوالب. قد يؤدي التلميع اليدوي المفرط إلى تقريب الزوايا الحادة عن طريق الخطأ. قد يؤدي قيام المشغل بتلميع تشطيب SPI A-2 بقوة إلى تغيير الأبعاد الدقيقة المهمة للأداة عن غير قصد. تحافظ عملية EDM المستخدمة في VDI على التكامل الهندسي الصارم. يقوم القطب بحرق نسيج الفولاذ بشكل موحد دون الاعتماد على الاحتكاك الجسدي.
أفضل الممارسات: حدد دائمًا تشطيبات VDI على الأجزاء التي تتطلب زوايا داخلية حادة أو ميزات متشابكة دقيقة للحفاظ على الأشكال الهندسية الدقيقة.
خطأ شائع: تحديد تشطيب SPI A-1 على جزء يتميز بأضلاع دقيقة معقدة. من المؤكد تقريبًا أن عملية التلميع اليدوية ستؤدي إلى تدمير الحواف الواضحة والمقصودة للأضلاع، مما يؤدي إلى فشل الأجزاء.
يجب على المهندسين مطابقة معيار السطح لبيئة الاستخدام النهائي. دعونا نلقي نظرة على تطبيقات صناعية محددة لنرى أين يتفوق كل معيار.
تتطلب متطلبات قوالب حقن السيارات تحكمًا جماليًا دقيقًا ومتانة عالية. عند تصميم المكونات الداخلية مثل لوحات العدادات والوحدات المركزية والديكورات، يطلب المهندسون عادةً VDI 30 إلى VDI 36. تحقق أنسجة EDM الثقيلة هذه أسطحًا مضادة للتوهج ومقاومة للخدش. فهي غالبًا ما تحاكي الأنسجة الشبيهة بالجلد بشكل مثالي، مما يعزز القيمة الملموسة للجزء الداخلي للسيارة. بالنسبة للمكونات الخارجية مثل أغلفة الضوء والعدسات، تتغير المتطلبات تمامًا. يجب عليك تحديد SPI A-1 أو A-2 لقالب حقن السيارات الذي ينتج الوضوح البصري. تسمح هذه التشطيبات المصقولة بالألماس بأقصى قدر من نقل الضوء وتزيل التشوه البصري.

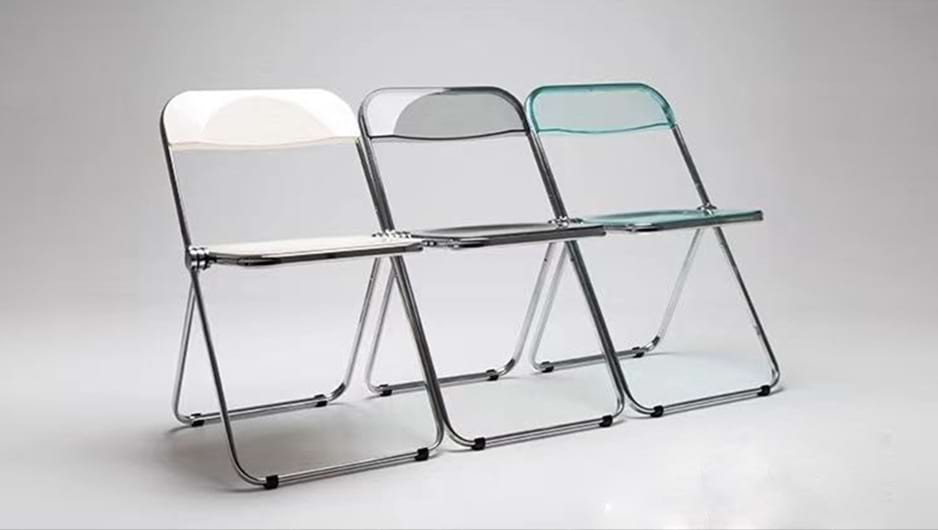

كما تملي السلع الاستهلاكية والأثاث معايير سطحية محددة. غالبًا ما تستخدم الأجزاء الهيكلية الكبيرة درجات SPI C أو D. وبدلاً من ذلك، قد ترى نشر VDI 27 إلى VDI 33 بشكل متكرر. على سبيل المثال، يتطلب قالب الكرسي البلاستيكي هذه القوام العدواني ليعمل بشكل صحيح في السوق. تعمل هذه الدرجات الأكثر خشونة على إخفاء علامات التدفق وعلامات الحوض وعيوب البوابات عبر المساحات السطحية الضخمة بشكل فعال. كما أنها توفر قبضة أساسية للمستخدم النهائي ومتانة طويلة الأمد للخدش. من شأن اللمسة النهائية شديدة اللمعان على الكرسي البلاستيكي أن تسلط الضوء على كل عيوب التصنيع وتخدش بسهولة أثناء الاستخدام اليومي.
تعمل الأجهزة الطبية وأجهزة الغرف النظيفة بموجب إرشادات تنظيمية صارمة. يفرض المهندسون درجات SPI A مصقولة للغاية لهذه التطبيقات المهمة. الأسطح الملساء غير المسامية تمنع تراكم البكتيريا وتسهل عملية التعقيم. كما أنها تسمح بالفحص البصري للسوائل التي تمر عبر الجهاز. قد يحبس سطح VDI المحكم الملوثات المجهرية في بيئة سريرية، مما يؤدي إلى فشل تنظيمي شديد.
التشطيبات السطحية تملي بشكل كبير هندسة الجزء المادي الخاص بك. تظل قاعدة زاوية المسودة مطلقة في صب حقن البلاستيك. يسمح المسودة للجزء بالإخراج بسلاسة دون أن يطحن على جدران القالب. إذا حددت تشطيبًا سلسًا مثل SPI A/B أو VDI 12-18، فستحتاج إلى ما لا يقل عن 0.5 درجة إلى 1 درجة من السحب. التشطيبات المزخرفة تتطلب المزيد من الخلوص. بالنسبة للأنسجة القوية مثل SPI C/D أو VDI 24-45، يجب عليك إضافة درجة واحدة من السحب لكل 0.02 مم (0.001 بوصة) من عمق النسيج.
يؤدي الفشل في تحديد المسودة الصحيحة إلى حدوث عيوب تصنيعية فورية. ستشاهد علامات جرجر وسحب شديدة على الجدران الجانبية. قد تدفع دبابيس القاذف مباشرة عبر الجزء أثناء القذف لأن الاحتكاك يجعل البلاستيك محكمًا جدًا على الفولاذ المحكم.
يوضح الرسم البياني التالي توصيات زاوية المسودة القياسية بناءً على عمق تشطيب السطح.
| نوع تشطيب السطح، | درجات مكافئة، | الحد الأدنى لزاوية المسودة المطلوبة |
|---|---|---|
| عالي اللمعان/ ناعم | SPI A-1، A-2، VDI 12 | 0.5 درجة إلى 1.0 درجة |
| شبه لامع / غير لامع | SPI B-1، C-1، VDI 24 | 1.5 درجة إلى 2.0 درجة |
| نسيج متوسط | سبي دي-1، في دي آي 30 | 2.5 درجة إلى 3.5 درجة |
| نسيج ثقيل | سبي دي-3، في دي آي 45 | 5.0 درجة أو أكبر |
يؤثر انكماش المواد واللزوجة أيضًا بشكل كبير على اختيارك النهائي. يتصرف البلاستيك البلوري بشكل مختلف عن البلاستيك غير المتبلور داخل تجويف القالب. تتقلص المواد مثل POM، وPA، وPP بشكل ملحوظ أثناء مرحلة التبريد. إنها تبتعد عن جدران التجويف وتتحرر بسهولة من أسطح SPI المصقولة للغاية. تعتبر المواد البلاستيكية غير المتبلورة مثل PC وABS وPMMA "لزجة" بشكل طبيعي. إنها تخضع لانكماش حجمي أقل وتكون عرضة للأقفال المفرغة في القوالب شديدة اللمعان (SPI A). يخلق البلاستيك تأثير شفط حقيقي على الفولاذ الناعم تمامًا.
غالبًا ما يكون أداء هذه البوليمرات اللزجة أفضل عند استخدام نسيج دقيق مطبق على القالب. يسمح استخدام تشطيب SPI B/C أو VDI 18-24 لجيوب الهواء المجهرية بكسر ختم التفريغ أثناء الطرد. وهذا يضمن إزالة الأجزاء بسلاسة ويمنع ظهور علامات ضغط دبوس القاذف على المنتج النهائي.
تواجه فرق مراقبة الجودة تحديات مميزة عند التحقق من تشطيبات الأسطح على أرضية المصنع. ويتعين علينا أن نعالج فخ الذاتية المتأصل في معايير SPI. غالبًا ما يكون الفحص البصري ذاتيًا للغاية. قد يوافق أحد المفتشين على تشطيب SPI B-2، بينما يرفضه آخر بناءً على ظروف الإضاءة أو الحكم الشخصي. يجب عليك إنشاء لوحات مرجعية مادية أثناء عملية مراقبة الجودة (QC). يجب على كل من بائع التصنيع والعميل الهندسي التوقيع على هذه اللوحات المادية قبل بدء الإنتاج الضخم. تتجنب هذه الخطوة البسيطة نزاعات البائعين المكلفة لاحقًا.
يوفر VDI إمكانية قياس أفضل بكثير. يمكن التحقق من VDI بشكل موضوعي باستخدام مقياس التعريف. يقوم هذا الجهاز بسحب قلم مجهري عبر قالب الفولاذ. إنه يقيس قيمة Ra (متوسط الخشونة) الدقيقة بالميكرومتر. يوفر الجهاز نقطة بيانات ثابتة. لا يوجد مجال للنقاش أو التفسير الذاتي.
وتزيد الآثار المترتبة على المصادر العالمية من تعقيد هذا الأمر. تقوم العديد من الشركات بنقل القوالب بين آسيا وأوروبا وأمريكا الشمالية خلال عمرها التشغيلي. يجب عليك بشكل استباقي سد الفجوة بين توقعات SPI وVDI. قم دائمًا بتفويض مخطط ترجمة Ra الصارم في أمر الشراء الرسمي (أمر الشراء). وهذا يضمن أن متجر الأدوات في ألمانيا يفهم المعادل الدقيق للخشونة للتشطيب SPI B-1 المحدد من قبل مصمم صناعي في شيكاغو.
يتطلب اختيار الشكل النهائي الصحيح للقالب تحقيق التوازن بين الجماليات وعلوم المواد وحقائق التصنيع. يجب عليك التنقل في مصفوفة القرار بعناية. اختر معايير VDI عندما تحتاج إلى مواد قابلة للتكرار يتم إنشاؤها آليًا وتحكم صارم في التكلفة خلال مرحلة الأدوات. اختر معايير SPI عندما يتطلب مشروعك متطلبات عالية اللمعان أو الوضوح البصري أو متطلبات تجميلية متميزة لا يمكن تحقيقها إلا من خلال تلميع الماس اليدوي.
تتضمن خطواتك التالية المباشرة التحقق الصارم من التصميم. انصح فرقك الهندسية بمراجعة جميع نماذج CAD ثلاثية الأبعاد للحصول على زوايا مسودة مناسبة قبل تثبيت مواصفات تشطيب السطح. قم بمقارنة معدل انكماش البوليمر الذي اخترته مع عمق النسيج المقصود. أخيرًا، قم دائمًا بتوفير اللوحات المرجعية المادية أو قيم Ra الصارمة لشريك الأدوات الخاص بك لضمان المحاذاة المطلقة قبل قطع الفولاذ.
ج: لا يوجد تحويل 1:1 لأن SPI يتضمن السفع والتلميع اليدوي، في حين أن VDI يعتمد بشكل صارم على EDM. تخلق العمليات طبوغرافيات مجهرية مختلفة. ومع ذلك، توجد تقديرات تقريبية بناءً على قيم Ra. على سبيل المثال، يتوافق VDI 12 تقريبًا مع قيمة Ra الخاصة بإنهاء SPI C-1. استخدم دائمًا مقياسًا للملف التعريفي للترجمات الدقيقة.
ج: تزيد تكلفة الأدوات بشكل كبير بسبب العمل اليدوي أو وقت EDM المطول، لكن سعر القطعة يظل عادةً دون تغيير. لا تزيد تكاليف الأجزاء إلا إذا كانت اللمسة النهائية المحددة تتطلب وقتًا أبطأ لدورة الحقن أو تتطلب تنظيفًا متكررًا للقالب، مثل إدارة إطلاق الغازات العدوانية على قوالب SPI عالية اللمعان.
ج: تعمل الأنسجة الثقيلة على توزيع الضوء بشكل فعال، مما يؤدي إلى تفكيك الانعكاسات التي تسلط الضوء على المنخفضات السطحية. تعد درجات VDI 36-45 أو SPI D-3 أفضل الخيارات المطلقة لإخفاء علامات الحوض فوق الأضلاع السميكة أو أقسام الجدران الثقيلة. تعمل هذه القوام العميق على تمويه خطوط التدفق والعيوب البسيطة بشكل مثالي.
