كيفية تصميم الأضلاع والرؤساء بدون علامات بالوعة

علامات الغرق على الأسطح الخارجية تؤثر على القبول التجميلي والسلامة الهيكلية للأجزاء المصبوبة بالحقن. إنها تشير على الفور إلى ضعف جودة التصنيع للمستخدمين النهائيين. لا يمكنك ببساطة تجاهل هذه العيوب البصرية في سوق استهلاكية شديدة التنافسية.

السبب الرئيسي هو الكتلة الموضعية غير المتناسبة. تحدث هذه الظاهرة عادةً عندما تلتقي السمات الداخلية مثل الأضلاع والرؤوس بالجدار الاسمي. يتطلب حل هذه المشكلة الالتزام الصارم بإرشادات التصميم للتصنيع (DFM) قبل وقت طويل من بدء الأدوات. تظل تعديلات عملية ما بعد القالب، مثل زيادة ضغط التثبيت، ضمادات غير موثوقة للعيوب الهندسية الأساسية.

توفر هذه المقالة نسبًا هندسية محددة لمساعدتك على دمج الميزات الهيكلية المعقدة بنجاح. سنحدد الاستراتيجيات التي أثبتت جدواها للقضاء على علامات الحوض تمامًا في مرحلة التصميم بمساعدة الكمبيوتر (CAD). يؤدي اتباع هذه الإرشادات الدقيقة إلى تقليل تكرار الأدوات، وتحسين جودة الجزء النهائي، وتسريع الوقت الإجمالي للتسويق.

الوجبات الرئيسية

• قاعدة النسب: حافظ على سمك الضلع عند القاعدة بين 50% و70% من سمك الجدار الاسمي لمنع تأخير التبريد والانكماش الموضعي.
• عزل الزعماء: لا تقم مطلقًا بربط الرؤوس الصلبة مباشرةً بالجدران التجميلية؛ استخدم الحشوات الداعمة والحشوات للحفاظ على سماكة الجدار الموحدة.
• التقييم الشامل: التصميم هو نصف المعادلة فقط؛ يتطلب التنفيذ الناجح شركة مصنعة قادرة على التصميم المتقدم لقالب حقن البلاستيك (وضع البوابة الإستراتيجية والتبريد المطابق).
• تفاصيل التطبيق: تفرض متطلبات مستحضرات التجميل معايير أكثر صرامة - ما هو مقبول في المكون الهيكلي الداخلي سوف يفشل في مراقبة الجودة في قالب بلاستيكي منزلي مرئي للغاية أو معلمة تصميم قالب حقن السيارات .

1. فيزياء علامات الغرق عند التقاطعات المميزة

يعد فهم ديناميكيات الانكماش الحجمي أمرًا بالغ الأهمية لأي مهندس ميكانيكي. عندما يدخل البلاستيك المنصهر إلى تجويف القالب، فإنه يبدأ على الفور في التبريد من الخارج إلى الداخل. ويتصلب الجلد الخارجي بسرعة ضد الأداة الفولاذية الباردة. يستغرق اللب المنصهر وقتًا أطول بكثير للتجميد. الأجزاء السميكة تحتفظ بالحرارة لفترة أطول. إنها تنكمش إلى الداخل عندما تبرد أخيرًا. يسحب هذا الانكماش الحراري الداخلي السطح الخارجي المبرد بالفعل إلى الداخل، مما يؤدي إلى انخفاض واضح يعرف باسم علامة الحوض.

يواجه المهندسون في كثير من الأحيان مشكلة تراكم الكتلة أثناء تصميم الأجزاء. يمكنك تصميم جدار اسمي قياسي تمامًا. يمكنك إضافة ضلع يبدو رفيعًا للحصول على القوة الهيكلية. ومع ذلك، عندما تتقاطع هاتان الميزتان، فإنك تقوم عن غير قصد بإنشاء مقطع عرضي سميك مخفي. نقوم بتقييم هذه الكتلة المخفية باستخدام طريقة الدائرة المنقوشة. إذا قمت برسم دائرة داخل تقاطع CAD، فغالبًا ما يكون قطرها أكبر بكثير من سمك الجدار الاسمي. يعمل هذا التراكم الكتلي الخفي كخزان حراري ويصبح السبب المباشر للانكماش الموضعي.

ويتعين علينا أيضاً أن نعالج التكلفة الباهظة للمعالجة. يمثل إصلاح علامات الحوض بعد قطع الفولاذ مشكلة لوجستية هائلة. يجب عليك إجراء تعديلات العفن باهظة الثمن. يحتاج صانعو الأدوات عادةً إلى استخدام EDM (آلات التفريغ الكهربائي) أو لحام الأداة لتقليل تجاويف الأضلاع. وبدلاً من ذلك، يحاول القائمون على القوالب إصلاح الخلل باستخدام معلمات المعالجة القوية. إنهم يصطدمون بالقطيع ويستمرون في الضغط. تعمل هذه التعديلات التي تقضي على وقت الدورة على إهدار الطاقة وإدخال ضغوط داخلية خطيرة على الجزء. يجب علينا إصلاح الشكل الهندسي في CAD أولاً لتجنب هذه العقوبات.

2. المعلمات الهندسية لتصميم الضلع

يجب عليك الالتزام الصارم بقاعدة نسبة سمك القاعدة. يجب أن يتراوح سمك ضلعك عند القاعدة بين 50% و70% من سمك الجدار الاسمي. نحن نفرض نسبة 50% على الراتنجات شبه البلورية عالية الانكماش مثل النايلون أو البولي بروبيلين. يمكنك زيادة النسبة بأمان حتى 70% للراتنجات غير المتبلورة منخفضة الانكماش مثل البولي كربونات أو ABS. إن تجاوز هذه الحدود رياضيًا يؤدي إلى عيوب سطحية.

تتطلب زوايا السحب وقيود الارتفاع موازنة دقيقة. نوصي بـ 0.5 درجة إلى 1.5 درجة من المسودة لكل جانب من أجل إخراج القالب بشكل صحيح. يجب عليك مراقبة أقصى ارتفاع لضلعك بعناية. تتطلب الأضلاع الأطول بطبيعة الحال المزيد من السحب للتحرر من التجويف الفولاذي. يؤدي هذا المسودة المضافة إلى زيادة سماكة قاعدة الضلع عن غير قصد. تنتهك القاعدة الأكثر سمكًا قاعدة 50-70٪ وتسبب علامات الغرق على الفور. حافظ على ارتفاع ضلعك الإجمالي أقل من ثلاثة أضعاف سمك الجدار الاسمي لتجنب هذا الفخ الهندسي.

يجب عليك تحديد شرائح وأنصاف أقطار دقيقة. أنت بحاجة إلى نصف قطر أساسي يبلغ 0.25 إلى 0.5 مرة سمك الجدار الاسمي. الزوايا المتقاطعة الحادة تسبب تركيزات شديدة من الضغط. أنها تؤدي إلى فشل جزء سابق لأوانه تحت الحمل الميكانيكي. ومع ذلك، فإن نصف القطر الكبير جدًا يضيف كتلة غير ضرورية إلى التقاطع. تؤدي هذه المادة الإضافية إلى ظهور علامات المشتت الحراري الدقيقة التي تريد تجنبها.

تملي قواعد التباعد طول عمر الأداة وجماليات الأجزاء. يجب أن تفصل بين الأضلاع ضعف سمك الجدار الاسمي على الأقل. الأضلاع المعبأة بإحكام تمنع فولاذ القالب من التبريد بشكل مناسب. يؤدي ارتفاع درجة حرارة الفولاذ إلى تفاقم علامات الحوض لأن البلاستيك المحلي لا يمكنه التجمد بسرعة كافية. يضمن التباعد المناسب تبديد الحرارة بشكل متساوٍ عبر هندسة الأداة بأكملها.

3. تصميم أغطية للمثبتات بدون عيوب سطحية

تضمن الأسطوانات السميكة والصلبة وجود علامات بالوعة على سطح العرض المقابل. إنها تمثل تجمعات ضخمة من البلاستيك المنصهر. إنها تبرد بشكل أبطأ بكثير من الجدران الموحدة المحيطة بها. يؤدي هذا التبريد المتأخر إلى سحب سطح مستحضرات التجميل إلى الداخل، مما يؤدي إلى إتلاف مظهر المنتج. يجب عليك تجنب تصميم رؤساء أقوياء تحت أي ظرف من الظروف.

الحفر السليم يحل هذه المشكلة الأساسية. يجب عليك قلب مركز كل هندسة رئيس. تأكد من أن سمك الجدار الرئيسي يظل أقل من 60٪ من جدار الجزء الاسمي. حساب القطر الداخلي (ID) والقطر الخارجي (OD) بعناية. تحافظ هذه النسبة المثالية على القوة الهيكلية الأساسية للمثبتات الملولبة بينما تمنع بشكل فعال المصارف الحرارية.

يعد تنفيذ المواجهات والتثبيت المناسب على الحائط أمرًا بالغ الأهمية. لا تقم أبدًا بدمج الرئيس مباشرةً في الجدار الخارجي الرئيسي. وهذا يخلق تقاطعًا ماديًا ضخمًا سيتقلص حتماً. بدلاً من ذلك، اتبع هذه الخطوات المرقمة للتكامل الصحيح مع الرئيس:

1. حرك الرئيس بعيدًا عن الجدار الاسمي لإنشاء حد أدنى للخلوص قدره 3 مم.
2. قلب المركز للالتزام بحدود سماكة الجدار البالغة 60%.
3. قم بربط الرئيس المعزول مرة أخرى بالجدار الرئيسي باستخدام أضلاع متصلة رفيعة، تُعرف أيضًا باسم ألواح التقوية.
4. تأكد من أن مجموعات التوصيل هذه تتبع أيضًا قاعدة السُمك بنسبة 50% إلى 70% لمنع علامات الحوض الثانوية.

يعمل هذا الأسلوب على عزل الكتلة الثقيلة للرأس عن أسطح مستحضرات التجميل المهمة لديك. إنه يحافظ على السلامة الهيكلية مع حماية الجودة البصرية.

4. تكييف سوق دبي المالي مع متطلبات الصناعة المختلفة

يوازن المهندسون باستمرار بين الحاجة إلى الصلابة ومتطلبات أسطح الفئة A الخالية من العيوب. توفر الأضلاع السميكة صلابة فائقة. ولسوء الحظ، فإنها تدمر أيضًا الكمال البصري. يجب أن تجد الحل الوسط الأمثل بناءً على تطبيق الاستخدام النهائي المحدد للمنتج.

تتطلب معايير السيارات هندسة صارمة. يجب أن يأخذ المصمم جيدًا قالب حقن السيارات في الاعتبار الأحمال الهيكلية الشديدة وقوى التأثير العالية ومقاومة الاهتزاز المستمرة. تستخدم مكونات السيارات في كثير من الأحيان الراتنجات المملوءة بالزجاج. الألياف الزجاجية تحد من الانكماش على طول اتجاه التدفق. وهذا يغير بشكل جذري معدلات الانكماش الحجمي. يجب عليك تعديل نسب الأضلاع القياسية الخاصة بك لاستيعاب هذه المواد المركبة المتقدمة، وغالبًا ما يؤدي ذلك إلى خفض نسبة سمك القاعدة إلى 40% للبوليمرات المملوءة بدرجة عالية.

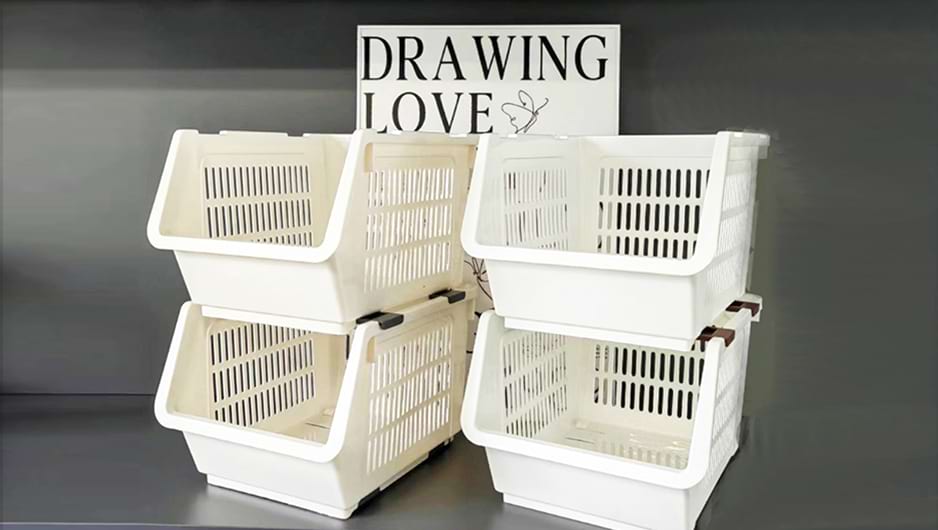

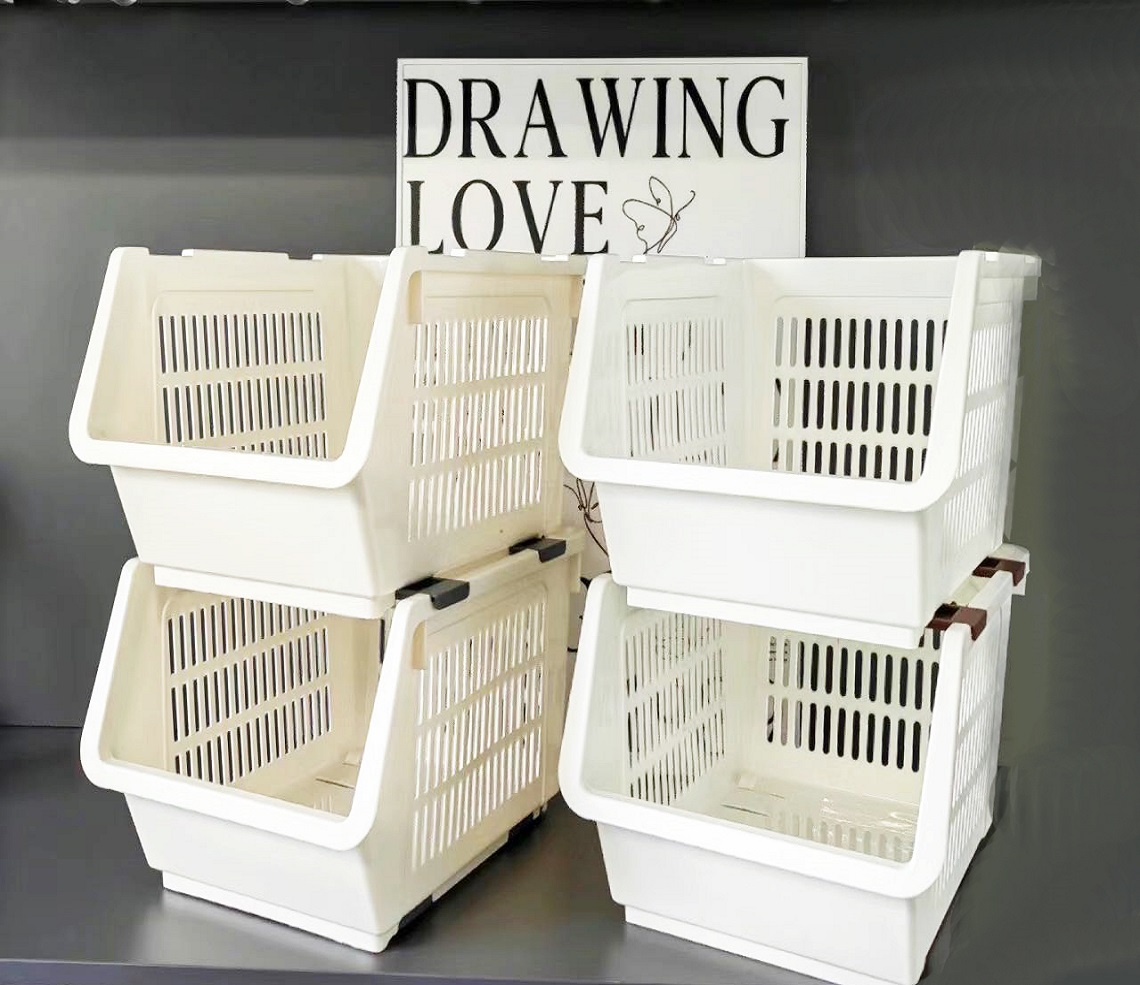

تتطلب السلع الاستهلاكية الكمال الجمالي المطلق. عالي الجودة قالب بلاستيكي منزلي ينتج تشطيبات رائعة وعالية اللمعان. على سطح خارجي لامع، حتى الأحواض الصغيرة التي يقل عمقها عن 0.01 ملم تصبح مرئية للغاية. ينظر المستهلكون إلى هذه العيوب الصغيرة على أنها عيوب خطيرة في الجودة. إن الالتزام الصارم بالتخفيض الشامل أمر غير قابل للتفاوض على الإطلاق هنا. غالبًا ما يستخدم المصممون الأسطح المموجة بدلاً من الأضلاع التقليدية لتحقيق الصلابة دون المخاطرة بعلامات الغرق.

5. دور تصميم قالب حقن البلاستيك في الوقاية من العيوب

لا تزال هندسة CAD المثالية تعاني من الغرق إذا كانت بنية الأدوات معيبة بشدة. يتطلب منع العيوب اتباع نهج شامل للغاية. إنها تتطلب تصميمًا محسنًا لقالب حقن البلاستيك . يجب أن يكمل مهندسو الأدوات تصميم الجزء الخاص بك ببنية فولاذية ذكية.

يلعب قرب قناة التبريد دورًا كبيرًا في جودة الجزء. يجب عليك توجيه سائل التبريد المنتشر إلى المناطق التي تحتوي على ميزات هيكلية ثقيلة. كثيرًا ما يستخدم صانعو الأدوات الحواجز والفقاعات داخل المسامير الفولاذية. هذا يستخرج الحرارة مباشرة من القلب العميق للزعيم. يعمل التبريد الموضعي الأسرع على منع البلاستيك المنصهر من الانسحاب بعيدًا عن جدار التجويف أثناء مرحلة التجميد.

يحدد موقع البوابة وحجمها مدى نجاح مرحلة التعبئة. ضع بواباتك بشكل استراتيجي. تريد أن يتم تعبئة التجويف بشكل فعال قبل أن تتجمد البوابة. قم دائمًا بتوجيه التدفق من الأقسام السميكة إلى الأقسام الرقيقة. إذا تدفق البلاستيك من الرقيق إلى السميك، فإن المنطقة الرقيقة تتجمد قبل الأوان. تفقد القدرة على تعبئة المنطقة السميكة، مما يسبب علامات غرق فورية.

يجب علينا أيضًا أن نعترف بمعالجة الحقائق. إن الاعتماد على ضغوط التعبئة والتثبيت العالية لإخراج علامات الحوض يؤدي إلى ضغط شديد. تعمل هذه الضغوط الشديدة على تعبئة جزيئات البوليمر بإحكام بشكل غير طبيعي بالقرب من البوابة. مع مرور الوقت، يرتاح هذا التوتر. سوف يتشوه الجزء حتماً أو يتشقق أو يفشل بالكامل في الميدان. تلغي بنية الأدوات الذكية الحاجة إلى معلمات المعالجة المسيئة.

6. تقييم شريك حقن صب للهندسة المعقدة

أنت بحاجة إلى شركة مصنعة تتمتع بقدرات سوق دبي المالي الاستباقية. يقدم شريك التشكيل الجدير بالثقة تحليلًا تفصيليًا لتدفق القالب مقدمًا. إنهم يحددون المناطق عالية المخاطر قبل تحديد تكاليف الأداة النهائية. إنهم ينظرون عن كثب إلى إستراتيجية Ribs and Bosses حقن صب الخاص بك في وقت مبكر من لعبة التطوير. إنهم يشيرون إلى مناطق التراكم الشامل قبل قطع الفولاذ.

تفصل شفافية الأدوات بين الشركاء الممتازين والبائعين العاديين. ابحث عن الشركات التي تناقش بشكل علني استراتيجية خط التبريد واختيار قوالب الفولاذ خلال مرحلة التقييم المبكر. يجب عليهم أن يشرحوا بوضوح كيف يمنع تصميم أدواتهم المحددة الأجزاء المعقدة من الغرق.

يجب عليك تنفيذ استراتيجيات قوية لتخفيف المخاطر عند اختيار المورد. فكر في تقييم الشركاء بناءً على هذه المعايير:

• اطلب دراسات حالة تفصيلية تثبت النجاح مع الأجزاء التجميلية للغاية والمعقدة هيكليًا.
• تحقق من خبرتهم العملية في معالجة درجة الراتنج المحددة التي حددتها لمشروعك.
• قم بمراجعة إجراءات مراقبة الجودة القياسية الخاصة بهم لقياس ورفض الأحواض الصغيرة على الأسطح اللامعة.
• تأكيد قدرتهم الداخلية على تصميم وتصنيع قنوات التبريد المتوافقة باستخدام الطباعة المعدنية ثلاثية الأبعاد.

شجع فريقك الهندسي على إرسال ملفات CAD لإجراء مراجعة شاملة وغير ملزمة لقابلية التصنيع. يؤدي العثور على الأخطاء الهندسية الآن إلى توفير أسابيع من تصحيح الأخطاء المحبطة لاحقًا في دورة الإنتاج.

خاتمة

يعد تصميم السمات الهيكلية بدون عيوب سطحية تمرينًا في الانضباط الهندسي الصارم. يجب عليك إدارة تقليل الكتلة المحلية بقوة عبر نموذج CAD بأكمله. يتطلب كل تقاطع فحصًا دقيقًا لمنع التراكم الحراري. إن الالتزام بقاعدة 50% إلى 70% يضمن تبريدًا موحدًا ويحافظ على سلامة السطح.

لا تتنازل أبدًا عن نسبة سمك الجدار الاسمية لتحقيق مكاسب ملحوظة في القوة الميكانيكية. إن إضافة المزيد من البلاستيك غالبًا ما يؤدي إلى إضعاف الجزء عن طريق إدخال فراغات داخلية وأحواض خارجية. بدلاً من ذلك، استخدم الأشكال الهندسية البديلة بشكل إبداعي. فكر في استخدام التموجات أو الأضلاع المتعددة الأقصر أو المواد المركبة المتقدمة لتحقيق الصلابة المطلوبة.

لا تترك سطحك النهائي للصدفة. قم بإشراك الدعم الهندسي الماهر لإجراء مراجعة شاملة لسوق دبي المالي لنماذجك الحالية. تضمن هذه الخطوة الاستباقية إنتاجًا خاليًا من العيوب، وتخفض معدلات الخردة على المدى الطويل، وتحمي في النهاية سمعة علامتك التجارية في السوق.

التعليمات

س: هل يمكنك إصلاح علامة الحوض عن طريق زيادة ضغط تثبيت قالب الحقن؟

ج: بدرجة بسيطة فقط. يمكن أن يؤدي دفع المزيد من المواد إلى داخل التجويف إلى إخفاء الأحواض الصغيرة بشكل سطحي. ومع ذلك، فإن الضغط المفرط يخلق إجهادًا داخليًا هائلاً وتشوهًا لاحقًا للجزء. الحل الوحيد الدائم والموثوق هو التعديل الهندسي. يجب عليك تقليل سمك الجدار عند قاعدة الميزة.

س: ما هي زاوية السحب المثالية للأضلاع لمنع علامات الغرق؟

ج: نوصي بما لا يقل عن 0.5 درجة لكل جانب للطرد النظيف. ومع ذلك، يجب أن تتأكد حساباتك من أن المسودة المطبقة لا تتسبب في تجاوز قاعدة الضلع 60% من سمك الجدار الاسمي. تتطلب الأضلاع الأطول توازنًا دقيقًا لتجنب الهندسة ذات القاع الثقيل.

س: هل يؤثر نوع المادة البلاستيكية على علامات الحوض على الرؤوس؟

ج: نعم. تتمتع المواد شبه البلورية مثل PP وPOM وPA بمعدلات انكماش حجمية أعلى بكثير من المواد غير المتبلورة مثل ABS وPC. لذلك، تتطلب الراتنجات شبه البلورية التزامًا أكثر صرامة بقاعدة سمك الجدار بنسبة 50٪ لمنع عيوب السطح المرئية.
