كيف يتم تصنيع قطع غيار الدراجات النارية؟ من القالب إلى المنتج النهائي

وراء أداء كل دراجة نارية وأسلوبها توجد قوالب تشكل أجزائها. بدءًا من الواجهات والمصدات وحتى أغلفة المحرك، تشرح هذه المقالة ماهية قوالب أجزاء الدراجة النارية، والأنواع الرئيسية المستخدمة، والعملية الكاملة بدءًا من التصميم وحتى المكونات النهائية.

ما هو قالب قطع غيار الدراجات النارية?

قالب قطع غيار الدراجات النارية هو أداة متخصصة تستخدم في الإنتاج الضخم لقطع غيار الدراجات النارية. إنها تستخدم عمليات محددة (مثل القولبة بالحقن، والصب بالقالب، والختم، وقولبة المطاط) لتحويل المواد الخام (البلاستيك، والمعادن، والمطاط، وما إلى ذلك) إلى أجزاء دراجة نارية منظمة بدقة وموحدة الشكل.

بمعنى آخر، القالب هو 'الجسم الأم' للجزء، وهو الذي يحدد المظهر والأبعاد والتفاوتات وجودة السطح لأجزاء الدراجة النارية. بدون القوالب، سيكون التصنيع الفعال والواسع النطاق للدراجات النارية الحديثة مستحيلًا تقريبًا.

الأنواع الرئيسية لقوالب قطع غيار الدراجات النارية

قوالب الحقن

تستخدم للأجزاء البلاستيكية مثل الإنسيابية، والمصدات، والمصابيح الأمامية، وأغطية الأدوات، والمقود.

تشمل المواد الشائعة ABS، PP، PC، والنايلون.

قوالب الصب يموت

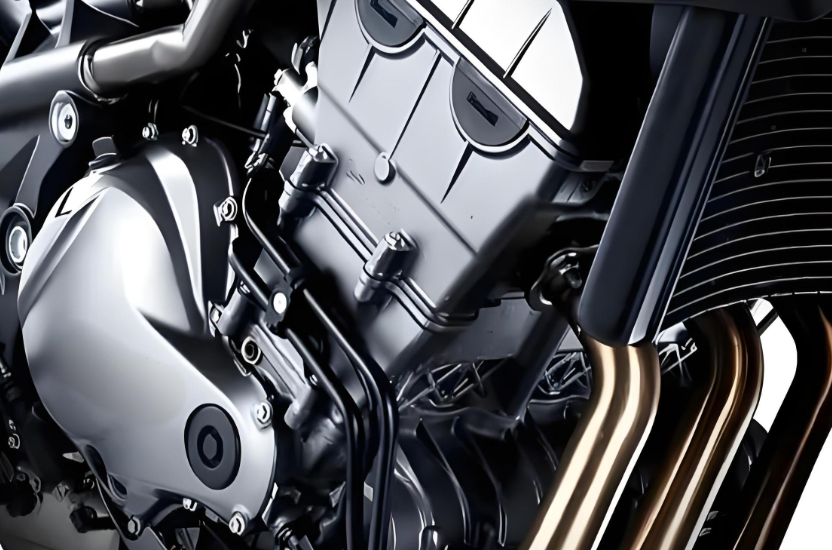

يستخدم للأجزاء المعدنية مثل أغطية المحرك وأقواس مسند القدمين وأغطية سبائك الألومنيوم.

يتم تشكيل القوالب عن طريق حقن المعدن المنصهر تحت ضغط عال.

ختم يموت

يستخدم لأجزاء الصفائح المعدنية، مثل أغلفة خزان الوقود وأغطية الإطار.

يستخدمون ضغط المثقاب للضغط على صفائح الفولاذ لتشكيلها.

قوالب المطاط/السيليكون

تستخدم للملحقات المطاطية مثل أوتاد القدم وأحذية الغبار والأختام.

قوالب مركبة

أجزاء من ألياف الكربون والألياف الزجاجية المستخدمة في الدراجات النارية المتطورة، مثل الأغطية خفيفة الوزن.

من قوالب قطع غيار الدراجات النارية إلى قطع غيار الدراجات النارية

تصميم الإكسسوارات

الخطوة الأولى هي التصميم. يقوم المهندسون بإنشاء نموذج ثلاثي الأبعاد في CAD/CAE بناءً على المتطلبات الوظيفية والجمالية للمركبة. يقومون بتقييم عوامل مثل القوة، والتجميع، وتبديد الحرارة، وتدفق السوائل، واختيار خيار المواد، مثل ABS، PP، PC، النايلون، سبائك الألومنيوم، سبائك المغنيسيوم، أو المطاط أو ألياف الكربون. تأخذ هذه المرحلة أيضًا في الاعتبار زوايا السحب، وسمك الجدار، ووضع الأضلاع، وموقع البوابة، والمعالجة السطحية اللاحقة، مما يضع الأساس لقابلية التصنيع للإنتاج الضخم (DFM).

تصنيع العفن

بمجرد وضع نموذج الجزء في مكانه، يبدأ صنع القالب. بناءً على عملية التشكيل (قولبة الحقن، الصب بالقالب، الختم، ضغط/حقن المطاط)، تم تصميم هيكل القالب، ويتم اختيار الفولاذ ومعالجته. تتضمن هذه العملية عادةً الطحن باستخدام الحاسب الآلي، وتصنيع التفريغ الكهربائي (EDM)، وتلميع المرآة، والتجميع، وتجارب القالب. تحدد دقة القالب، بالإضافة إلى التهوية، والتبريد، وتخطيط البوابة/العداء، مظهر الجزء، وثبات الأبعاد، والإنتاجية. القالب هو في الأساس 'الجسم الأم' للجزء.

تحضير المواد الخام

يجب معالجة المواد مسبقًا وفقًا لمتطلبات العملية. تتطلب الكريات البلاستيكية (ABS، PP، PC، PA) عادةً التجفيف لإزالة الرطوبة ومنع الخطوط الفضية والفقاعات. يجب تسخين المواد الخام المعدنية (الألومنيوم والمغنيسيوم والصلب) إلى درجة المنصهر، مع الحفاظ على درجة الحرارة والنظافة. يتم خلط المطاط/السيليكون وقياسه وضغطه في قوالب التشكيل لضمان التدفق والتصلب المتسقين.

معالجة صب

الدخول في مرحلة صب الإنتاج الضخم. تتضمن عملية القولبة بالحقن حقن البلاستيك المنصهر في القالب تحت ضغط عالٍ، ثم إخراجه من القالب بعد التبريد. هذا مناسب للأجزاء الخارجية وذات الجدران الرقيقة. يتضمن الصب بالقالب ضغط الألومنيوم / المغنيسيوم المنصهر في قالب بسرعة عالية، وتصلبه بسرعة لإنتاج أجزاء معدنية معقدة وعالية القوة. يستخدم الختم الصفائح المعدنية كمواد خام، ويتم دمج مكبس التثقيب والقالب لتشكيل الفراغ، وثنيه، ورسمه. تتضمن عملية ضغط/حقن المطاط ملء تجويف القالب بالتشكيلات وتصلبها تحت درجة حرارة عالية وضغط مرتفع. هذا مناسب للأجزاء المرنة مثل مطاط الدواسة والأختام.

ديمولدينغ والتبريد

بعد القولبة، يتم إخراج الجزء بسلاسة باستخدام القاذفات/القاذفات لمنع التشوه والإجهاد. بعد ذلك، يتم تنفيذ التبريد داخل القالب أو خارجه، إما التبريد الطبيعي أو تبريد الهواء/الماء القسري، لتحقيق استقرار الأبعاد والشكل وتقليل الضغط الداخلي. يعد هذا أمرًا بالغ الأهمية بشكل خاص بالنسبة للأجزاء الشفافة أو شديدة اللمعان، حيث يؤثر معدل درجة الحرارة والتبريد بشكل مباشر على المظهر والأداء البصري.

مرحلة ما بعد المعالجة

يتم قطع مناطق الفلاش والبوابة، ويتم إجراء الطحن والشطب حسب الضرورة. يتم تطبيق المعالجات السطحية مثل الطلاء، أو الطلاء الكهربائي، أو الأكسدة، أو طباعة الشاشة الحريرية/الوسادة، أو النقش بالليزر، أو التلميع بناءً على متطلبات تحديد موضع الأجزاء ومظهرها. قد تخضع الأجزاء المعدنية أيضًا للمعالجة الحرارية أو تصلب السطح لتعزيز مقاومة التآكل وعمر التعب.

فحص الجودة

يتم إجراء عمليات فحص الأبعاد باستخدام الفرجار أو أجهزة القياس أو آلات القياس الإحداثية (CMMs). تشمل عمليات فحص المظهر الخدوش وعلامات الحوض والفقاعات والشرائط الفضية وعلامات اللحام وتغيرات الألوان. يتضمن اختبار الأداء التأثير، ومقاومة الحرارة، والعوامل الجوية، والتعب، واختبار موثوقية التجميع. يتم إنشاء قدرة العملية (Cpk)، أو الموافقة على المادة الأولى (FAI)، أو وثائق PPAP حسب الضرورة لضمان الإنتاج الضخم المستقر.

تطبيق الجمعية

يتم تخزين الأجزاء المؤهلة وتسليمها إلى خط التجميع النهائي كما هو مخطط له. يقوم المجمعون بتثبيتها في مواقعهم المخصصة، مثل الواجهات، والمصدات، ولوحات العدادات، وأغطية المحرك، وواقيات السلسلة. بعد التثبيت، يتم إعادة تأكيد الأداء الوظيفي والتخليص والمظهر لضمان سلامة القيادة وجودة السيارة المتسقة.

هذه هي العملية الكاملة من القالب إلى الجزء النهائي: التصميم ← صنع القالب ← تحضير المواد ← القولبة ← إزالة القالب والتبريد ← المعالجة اللاحقة ← الاختبار ← التجميع. ترتبط كل خطوة ارتباطًا وثيقًا، ويلعب القالب دورًا حاسمًا، حيث يحدد الكفاءة والجودة والتكلفة.

الدور المهم للقوالب في تصنيع قطع غيار الدراجات النارية

في إنتاج قطع غيار الدراجات النارية، تُعرف القوالب باسم 'أم الصناعة'. فهي أكثر من مجرد أداة تشكيل؛ فهي أساسية لتحديد الدقة والجودة وكفاءة الإنتاج للأجزاء. تبرز الجوانب التالية أهمية القوالب:

تحديد شكل الجزء ودقته

تشبه القوالب 'أم' الجزء، حيث تحدد بشكل مباشر حجم قطع غيار الدراجات النارية وهندستها وتفاصيلها.

بالنسبة للأجزاء الخارجية مثل الإنسيابية، والمصدات، والبوابات الخلفية، تضمن القوالب منحنيات ناعمة وسطح أملس. بالنسبة للأجزاء الهيكلية مثل علب المحرك والأقواس وأغطية خزان الوقود، تضمن القوالب التفاصيل المعقدة للهياكل الداخلية ومواضع التجميع الدقيقة.

بدون قوالب عالية الدقة، من المستحيل إنتاج أجزاء متسقة بكميات كبيرة، ناهيك عن تلبية متطلبات التجميع للمركبة بأكملها.

ضمان الإنتاج الضخم والاتساق

عادة ما يكون إنتاج الدراجات النارية واسع النطاق، ويتطلب آلاف الأجزاء لتكون متسقة. تضمن القوالب أن يحافظ كل جزء على نفس المواصفات والأداء من الأول إلى الأخير. يسهل الاتساق التجميع السلس ويمنع عدم توافق الأجزاء. تعتمد طرق القولبة عالية الكفاءة (القولبة بالحقن، والصب بالقالب، والختم) على القوالب لإعادة إنتاج الأجزاء بسرعة.

تحسين كفاءة الإنتاج وخفض التكاليف

تسمح القوالب بالقولبة ذات الطلقة الواحدة، مما يلغي العديد من خطوات القطع واللحام.

• قوالب الحقن : صب جزء من البلاستيك في ثواني.

• قوالب الصب : إنتاج مكونات سبائك الألومنيوم المعقدة بصب واحد.

• ختم القوالب : إنتاج عشرات المكابس في الدقيقة.

هذه الكفاءة العالية تقلل بشكل كبير من تكلفة الوحدة، مما يجعل قطع غيار الدراجات النارية أكثر فعالية من حيث التكلفة مع ضمان الجودة.

تحديد أداء الجزء وعمره

لا تشكل القوالب الجزء فحسب، بل تؤثر أيضًا على خواصه الميكانيكية ومتانته.

• تصميم نظام التبريد : يؤثر على تبلور وقوة الجزء البلاستيكي.

• تخطيط البوابة والعداء : يحدد ما إذا كان الجزء سيتعرض للانكماش أو الفقاعات أو علامات اللحام.

• قالب الفولاذ والمعالجة السطحية : يؤثر على مقاومة التآكل والانتهاء من سطح الجزء.

لذلك، تعد القوالب عالية الجودة شرطًا أساسيًا لإنتاج أجزاء عالية الأداء.

دعم الابتكار والتخصيص

مع تزايد الطلب على التخصيص وخفيفة الوزن في سوق الدراجات النارية، أصبح تصميم القالب أداة رئيسية للابتكار.

• قوالب حقن ذات طلقتين : اصنع مزيجًا ناعمًا وصلبًا من المقابض والأزرار.

• القوالب المركبة : تدعم صب القوالب المصنوعة من ألياف الكربون، مما يزيد من القوة مع تقليل الوزن.

• قوالب مخصصة : تمكن المالكين أو المولفين من تحقيق تصميمات خارجية فريدة من نوعها.

التأثير على القدرة التنافسية لسلسلة الصناعة بأكملها

تحدد دقة القالب وعمره بشكل مباشر كفاءة خط الإنتاج والإنتاجية. يمكن للقوالب عالية الجودة أن تتحمل مئات الآلاف أو حتى الملايين من عمليات التشغيل دون فشل. تتطلب القوالب منخفضة الجودة إصلاحات متكررة، مما يؤدي إلى التوقف عن العمل وإعادة العمل وزيادة التكاليف.

ولذلك، فإن جودة تصنيع القالب غالبًا ما تكون مؤشرًا رئيسيًا للقدرات التقنية للشركة المصنعة للدراجات النارية.

في ملخص:

في تصنيع قطع غيار الدراجات النارية، تعمل القوالب بمثابة 'أداة تصميم' و'ضامن الجودة' و'مسرع الكفاءة'. فهي تحول التصميمات إلى واقع، مما يتيح الإنتاج الضخم والأجزاء المتسقة، ويدفع الصناعة بأكملها نحو الأداء العالي والتكلفة المنخفضة والتخصيص.

اجعل رؤية أجزاء دراجتك النارية تنبض بالحياة

في GUANGCHAO ، نحن متخصصون في تصميم وتصنيع قوالب قطع غيار الدراجات النارية عالية الدقة التي تحول الأفكار إلى واقع. بدءًا من الواجهات والمصدات وحتى لوحات المعلومات والملحقات المخصصة، تضمن حلول القوالب لدينا الاتساق والمتانة والإنتاج الفعال من حيث التكلفة. سواء كنت بحاجة إلى أدوات من فئة OEM أو تصميمات مخصصة لابتكار ما بعد البيع، فإن فريقنا يقدم قوالب موثوقة مدعومة بسنوات من الخبرة والتكنولوجيا المتقدمة.

استكشف مجموعتنا الكاملة من حلول قوالب قطع غيار الدراجات النارية لمناقشة مشروعك اليوم. معًا، يمكننا بناء قوالب تشغّل الجيل القادم من الدراجات النارية.

التعليمات

1. ما هو قالب قطع غيار الدراجات النارية؟

قالب قطع غيار الدراجات النارية هو أداة متخصصة تستخدم لإنتاج مكونات بكميات كبيرة مثل الهدايا، والمصدات، وأغطية المحرك. يقوم بتشكيل المواد الخام مثل البلاستيك أو المعدن أو المطاط إلى أجزاء دقيقة ومتسقة.

2. ما هي عمليات التصنيع التي تستخدم قوالب قطع غيار الدراجات النارية؟

تشمل العمليات الشائعة قولبة حقن البلاستيك، وصب القوالب المعدنية، وختم الصفائح المعدنية، وقولبة المطاط/السيليكون. يتم اختيار كل عملية بناءً على المادة ونوع الجزء.

3. ما أهمية القوالب في صناعة الدراجات النارية؟

تضمن القوالب الدقة والتكرار والكفاءة. فهي تحدد الشكل النهائي والجودة لكل جزء، مما يجعل الإنتاج على نطاق واسع فعالاً من حيث التكلفة وموثوقًا به.

4. ما هي المواد المستخدمة عادة في صب أجزاء الدراجات النارية؟

يتم استخدام المواد البلاستيكية مثل ABS وPP وPC والنايلون في ألواح الجسم والمبيت؛ سبائك الألومنيوم والمغنيسيوم للمحرك والأجزاء الهيكلية؛ والمطاط أو السيليكون للأختام والمقابض.

5. هل يمكن تخصيص قوالب قطع غيار الدراجات النارية؟

نعم. تتيح القوالب المخصصة تصميمات وتركيبات وتشطيبات فريدة من نوعها، مما يدعم كلاً من إنتاج OEM وتخصيص ما بعد البيع لتلبية مختلف احتياجات الأداء والاحتياجات الجمالية.
