كيف تشكل قوالب الحقن المكونات الطبية الحديثة

مقدمة

هل تساءلت يومًا كيف تحقق الأجهزة الطبية الحديثة مثل هذه الدقة والموثوقية؟ تلعب قوالب الحقن الطبية دورًا حاسمًا في تشكيل المكونات مثل الأدوات الجراحية والمزروعات والأجهزة القابلة للارتداء. في هذه المقالة، ستكتشف كيف تضمن هذه العملية الدقة والكفاءة والأداء المتسق عبر مجموعة واسعة من التطبيقات الطبية الهامة.

لماذا لا غنى عن صب الحقن الطبي

دقة عالية للمكونات المهمة

توفر قوالب الحقن الطبية دقة لا مثيل لها، وهو أمر ضروري للمكونات المستخدمة في إجراءات إنقاذ الحياة. يجب أن يلبي كل جزء يتم إنتاجه تفاوتات صارمة للغاية لضمان عمله بشكل صحيح داخل الأجهزة الطبية. حتى الانحراف الطفيف يمكن أن يضر بسلامة المريض أو أداء الجهاز. على سبيل المثال، يجب أن تتناسب أطراف الحقنة بشكل مثالي مع الإبر والصمامات لمنع التسربات أو أخطاء الجرعات. تتطلب مقابض المشرط أبعادًا دقيقة للحفاظ على التوازن والتحكم أثناء الجراحة، بينما يجب أن تتماشى أغلفة التشخيص بدقة مع أجهزة الاستشعار والإلكترونيات لضمان نتائج اختبار دقيقة.

العامل الرئيسي في تحقيق هذه الدقة هو هندسة القالب المتقدمة المستخدمة في قولبة الحقن الطبية. تم تصميم القوالب الحديثة بأدوات بمساعدة الكمبيوتر لتحسين تدفق البوليمر، ومعدلات التبريد، واستقرار الأبعاد. يضمن هذا التحكم الدقيق جودة متسقة عبر آلاف الأجزاء، حتى عند تصنيع الأشكال الهندسية المعقدة للغاية.

مثال على التفاوتات الحرجة في المكونات الطبية:

التكرار على نطاق واسع

ميزة أخرى لقولبة الحقن الطبية هي قدرتها على إعادة إنتاج مكونات متطابقة بكميات كبيرة. تعد قابلية التكرار هذه أمرًا بالغ الأهمية بالنسبة للأجهزة الطبية التي تستخدم لمرة واحدة، والتي تتطلب أداءً موحدًا عبر ملايين الوحدات. يجب أن تتصرف الأجهزة مثل الموصلات الوريدية أو أنابيب جمع الدم أو أطراف الماصات بشكل متوقع في كل استخدام للحفاظ على السلامة والموثوقية في الإعدادات السريرية.

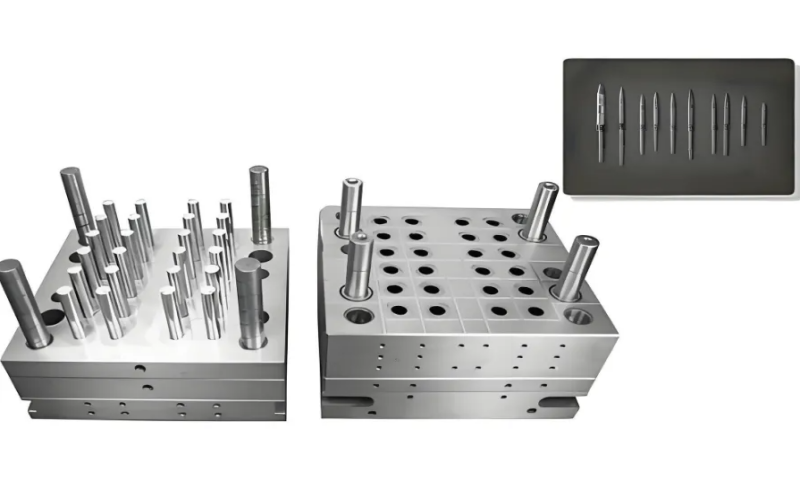

تستخدم العملية آلات آلية وتحكم دقيق في درجة الحرارة والضغط، مما يقلل من التباين بين الدورات. تسمح القوالب عالية التجويف بإنتاج مكونات متعددة في كل دورة، مما يؤدي إلى زيادة الإنتاج دون التضحية بالجودة. تدعم قابلية التوسع هذه الطلب المتزايد على الأجهزة ذات الاستخدام الواحد وتقلل من تكاليف الإنتاج، حيث يتطلب التصنيع على نطاق واسع عددًا أقل من القوالب وعمالة أقل.

النقاط الرئيسية حول التكرار في صب الحقن:

● تتيح القوالب ذات التجاويف العالية إنتاج 50 إلى 200 قطعة في كل دورة.

● التحكم الآلي في المعلمات يقلل من التباين من دورة إلى أخرى.

● يضمن الوزن والأبعاد المتسقة للجزء إمكانية التبديل.

الامتثال التنظيمي

يعد الامتثال للمعايير التنظيمية أمرًا أساسيًا في إنتاج الأجهزة الطبية. يضمن صب الحقن الطبي أن المكونات تتوافق مع إرشادات إدارة الغذاء والدواء الأمريكية وISO الصارمة. تمنع بيئات الإنتاج الخاضعة للرقابة، مثل غرف الأبحاث المعتمدة من ISO، التلوث الذي قد يؤثر على عقم الجهاز.

يتم اختيار المواد المستخدمة في القوالب من أجل التوافق الحيوي ومقاومة التعقيم. يمكن أن يتحمل البولي كربونات والبولي بروبيلين عمليات الأوتوكلاف، بينما تقاوم بعض السيليكونات الطبية التعرض للمواد الكيميائية أثناء التطهير. تلبي هذه الخصائص المتطلبات التنظيمية وتطيل العمر الوظيفي للمكونات.

قائمة مرجعية بسيطة للمكونات المقولبة الجاهزة للتنظيم :

● شهادة المواد المعتمدة من إدارة الغذاء والدواء.

● عمليات التصنيع المتوافقة مع ISO 13485.

● إنتاج غرف نظيفة للحد من التلوث بالجسيمات.

● تم التحقق من توافق التعقيم للاستخدام المقصود.

تشكيل المكونات الطبية المعقدة

تطبيقات المواد المتعددة والقولبة الزائدة

يتيح قولبة الحقن الطبي دمج مواد متعددة في مكون واحد، مما يوفر للمصممين مرونة غير مسبوقة لتلبية المتطلبات الوظيفية والمريحة. غالبًا ما تتميز الأدوات الجراحية مثل الملقط أو المباضع بقلب بوليمر صلب لتوفير القوة والمتانة، في حين أن الطبقة الخارجية المرنة الناعمة تعزز القبضة وتقلل من إجهاد اليد أثناء العمليات الطويلة. تسمح تقنيات Overmolding بدمج إدخالات معدنية أو مكونات إلكترونية مسبقة التشكيل أو غيرها من التجميعات الفرعية مباشرة في البلاستيك المقولب. يقلل هذا التكامل من عدد خطوات التجميع النهائية ويقلل من أخطاء المحاذاة المحتملة. من خلال التحكم الدقيق في تدفق المواد، وضغط الحقن، وتسلسل المعالجة، يحقق المصنعون مكونات معقدة متعددة المواد ذات دقة عالية للأبعاد وأداء ميكانيكي متسق. تعتبر هذه القدرات ذات قيمة خاصة في إنتاج الأجهزة التي يجب أن توازن بين القوة والمرونة وسهولة الاستخدام في البيئات الطبية الحرجة.

صب الصغرى والتصغير

تلعب القوالب الدقيقة دورًا حاسمًا في إنتاج مكونات دقيقة للغاية وصغيرة جدًا مطلوبة للأجهزة ذات الحد الأدنى من التدخل الجراحي، وأجهزة الاستشعار الصحية القابلة للارتداء، والتقنيات الطبية القابلة للزرع. غالبًا ما تتميز المكونات التي تم إنشاؤها من خلال القولبة الدقيقة بسماكة جدار أقل من 0.2 مم، مما يتطلب تحكمًا دقيقًا في درجة الحرارة وسرعة الحقن وضغط القالب للحفاظ على دقة الأبعاد. تتضمن أمثلة هذه الأجزاء المصبوبة بشكل دقيق أطراف القسطرة، وأغطية أجهزة الاستشعار، ومكونات الموائع الدقيقة، ووحدات أجهزة مراقبة الجلوكوز المستمرة. تتطلب هذه المكونات المصغرة تفاوتات صارمة لتعمل بشكل موثوق في التطبيقات الطبية حيث يمكن أن تؤثر الانحرافات الطفيفة على الأداء أو سلامة المرضى.

النقاط الرئيسية لدقة القولبة الدقيقة:

● تفاوتات ضيقة تصل إلى ±0.01 مم لضمان الملاءمة والتشغيل الدقيقين.

● متوافق مع المواد عالية الأداء والمتوافقة حيويًا مثل PEEK والبولي كربونات والسيليكون السائل.

● يدعم إنتاج الدفعات مع الحفاظ على الجودة المتسقة والدقة على مستوى الميكرون، مما يجعله مناسبًا لكل من النماذج الأولية والتصنيع على نطاق واسع.

دمج الوظائف في مكون واحد

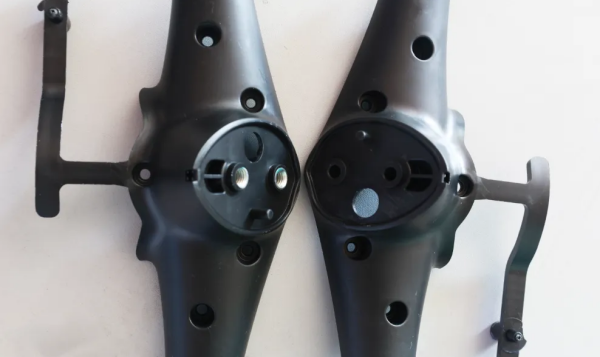

يوفر قالب الإدخال القدرة على تضمين الأجزاء الجاهزة - مثل الخيوط المعدنية أو أجهزة الاستشعار الإلكترونية أو هياكل التسليح - مباشرة في المصفوفة البلاستيكية خلال دورة صب واحدة. يقوم هذا الأسلوب بدمج وظائف متعددة في مكون واحد، مما يقلل من التجميع اليدوي، ويقلل من خطر الخطأ البشري. على سبيل المثال، قد يشتمل الغلاف المصبوب الفردي لشاشة يمكن ارتداؤها أو جهاز تشخيص على دليل معدني صلب، وطبقة إغلاق مرنة، ونقاط ربط دقيقة، مما يضمن احتفاظ كل وحدة بأداء موحد عبر أحجام الإنتاج الكبيرة. من خلال الجمع بين حقن المواد المتعددة، والقولبة الدقيقة، والقولبة بالإدراج، يمكن للمصنعين إنتاج مكونات طبية مدمجة، ومُحسَّنة هندسيًا، وقادرة على أداء وظائف متعددة في وقت واحد دون المساس بالسلامة الهيكلية أو الدقة.

تتيح تقنيات التشكيل المتقدمة هذه تصميمات الأجهزة المعقدة التي قد تتطلب خطوات تجميع متعددة أو آليات تثبيت إضافية، مما يؤدي في النهاية إلى تقليل وقت الإنتاج وتحسين الموثوقية وضمان الأداء المتسق في تطبيقات الرعاية الصحية المهمة. من خلال التصميم الدقيق والأدوات الدقيقة والتحكم في العمليات، تستمر قوالب الحقن الطبية في توسيع إمكانيات الجيل التالي من الأجهزة الجراحية والتشخيصية والقابلة للزرع.

الكفاءة وفعالية التكلفة في الإنتاج الطبي

النماذج الأولية السريعة للإنتاج الضخم

تسهل عملية حقن الحقن الطبية الانتقال السلس من تطوير النموذج الأولي إلى الإنتاج على نطاق واسع، مما يتيح للمصنعين اختبار التصاميم وتحسينها قبل الالتزام بالتصنيع على نطاق واسع. تسمح تقنيات النماذج الأولية السريعة، مثل إدخالات القوالب المطبوعة ثلاثية الأبعاد والأدوات منخفضة الحجم، للمهندسين بتقييم الملاءمة وبيئة العمل والأداء الوظيفي لأجهزة مثل المقابض الجراحية، وأغطية التشخيص، ومكونات توصيل الدواء. يؤدي هذا التحقق المبكر إلى تقليل المراجعات المكلفة أثناء الإنتاج ويضمن أن كل جزء يلبي متطلبات الأبعاد والوظيفية الصارمة. بمجرد التحقق من صحتها، يمكن للقوالب توسيع نطاق الإنتاج من دفعات تجريبية صغيرة إلى ملايين الوحدات دون المساس بالدقة. تسمح القوالب عالية التجويف بإنتاج مكونات متعددة في كل دورة، مما يزيد من الإنتاجية ويدعم الطلب المتزايد على الأجهزة الطبية التي تستخدم لمرة واحدة والقابلة لإعادة الاستخدام.

تحسين المواد والعمليات

تعمل عمليات القولبة بالحقن المحسنة على تقليل هدر المواد مع الحفاظ على الدقة العالية، مما يساهم في تحقيق الكفاءة من حيث التكلفة والاستدامة. ويضمن التحكم الدقيق في معلمات الحقن تدفقًا ثابتًا للبوليمر، مما يقلل من الاستخدام الزائد للمواد وخطر العيوب. يؤدي تحسين أوقات التبريد وإدارة الدورة إلى تقليل استهلاك الطاقة وزيادة استخدام الماكينة. تعمل الآلات الآلية على تقليل متطلبات العمالة وتحافظ على الجودة القابلة للتكرار، بينما تكتشف أنظمة الفحص المضمنة العيوب مبكرًا، مما يمنع إعادة العمل والخردة. تسمح تحسينات العملية هذه للمصنعين بإنتاج كميات كبيرة من المكونات بشكل موثوق، مثل أطراف الحقنة، والموصلات الوريدية، وأغطية الموائع الدقيقة مع تفاوتات وأداء متسقين.

جدول توضيحي: عوامل التكلفة والكفاءة في قولبة الحقن الطبية

أقصر وقت للوصول إلى السوق

يعمل سير العمل المتكامل والآلي على تسريع الرحلة من المفهوم إلى الإنتاج واسع النطاق. يمكن للمكونات الطبية، مثل أغلفة الأجهزة القابلة للارتداء، وتجميعات القسطرة، ووحدات التشخيص، أن تنتقل بسرعة من النموذج الأولي إلى الإنتاج الضخم. تتيح تعديلات القالب وتصميمات التجاويف المرنة وتحسين المعلمات للمصنعين تنفيذ تغييرات التصميم بكفاءة دون التأثير على جودة الإنتاج. تدعم هذه القدرة على التكيف الإدخال السريع لمتغيرات المنتجات الجديدة وتضمن الأداء المتسق، مما يسمح لمصنعي الأدوية بتلبية متطلبات الرعاية الصحية المتطورة مع الحفاظ على التفاوتات الدقيقة والموثوقية العالية للمنتج.

تطبيقات العالم الحقيقي

الأدوات الجراحية والتشخيصية

تستفيد مقابض المشرط، والملقط، وأغطية خرطوشة الاختبار من التفاوتات الصارمة والتصميمات المريحة. تعمل البوليمرات خفيفة الوزن على تحسين المتانة ومقاومة التعقيم، بينما تضمن القوالب ذات الحجم الكبير الاتساق عبر آلاف الأجهزة.

الأجهزة القابلة للزرع

تعتمد أقفاص العمود الفقري، وزراعة العظام، ومكونات الأسنان على أبعاد دقيقة ومواد بلاستيكية متوافقة حيوياً. يمكن تحقيق الأشكال الهندسية المعقدة مثل الأطر الشبكية أو الأسطح المنحنية من خلال القولبة بالحقن.

جدول المثال: المواصفات النموذجية للجهاز القابل للزرع

توصيل الأدوية والأجهزة القابلة للارتداء

تتطلب أقلام الأنسولين، والحاقن التلقائية، وأجهزة مراقبة الصحة الذكية مكونات مدمجة ومتكاملة. يضمن قولبة الحقن جرعات دقيقة، وشكلًا مريحًا، وأداءً قويًا للاستخدام المتكرر، مع تمكين المساكن المرنة والمتعددة الوظائف للأجهزة القابلة للارتداء.

خاتمة

تشكل قوالب الحقن الطبية مكونات الرعاية الصحية الحديثة بدقة وقابلية التوسع والتكامل الوظيفي، مما يوفر حلولًا موثوقة ومتوافقة ومبتكرة. {[ت0]}. تضمن إنتاجًا عالي الجودة يعزز أداء الجهاز وكفاءته عبر المنتجات الطبية الجراحية والقابلة للزرع والقابلة للارتداء.

التعليمات

س: ما هو صب الحقن الطبي؟

ج: قولبة الحقن الطبية هي عملية تشكيل المواد البلاستيكية الطبية إلى مكونات دقيقة لأجهزة مثل الأدوات الجراحية ومعدات التشخيص.

س: لماذا يتم استخدام قالب الحقن الطبي في عمليات الزرع؟

ج: إنه يوفر دقة عالية وتوافقًا حيويًا وإنتاجًا قابلاً للتكرار للأجهزة القابلة للزرع مثل أقفاص العمود الفقري ومكونات تقويم العظام.

س: كيف يعمل قولبة الحقن على تحسين كفاءة التصنيع؟

ج: يسمح القولبة بالحقن بإنتاج كميات كبيرة بجودة متسقة، مما يقلل من تكاليف العمالة وهدر المواد.

س: ما هي المواد المناسبة لقولبة الحقن الطبية؟

ج: تُستخدم البوليمرات المتوافقة حيويًا مثل PEEK والبولي كربونات والبولي بروبيلين والسيليكون بشكل شائع في المكونات المتينة والقابلة للتعقيم.
