قطاع الرعاية الصحية يتطلب الكمال. عندما تكون الحياة على المحك، فإن المكونات الموجودة داخل جهاز التنفس الصناعي، أو الحقنة، أو الأداة الجراحية لا يمكن أن تفشل. هذا هو المكان الذي تدخل فيه قوالب حقن الأجهزة الطبية . إنها العمود الفقري للتصنيع الطبي الحديث، مما يوفر طريقة لإنتاج كميات كبيرة من الأجزاء المعقدة، المعقمة، والموثوقة.
إذا كنت تبحث عن طريقة لتوسيع نطاق الإنتاج مع الحفاظ على معايير السلامة الصارمة، فهذا الدليل مناسب لك. سنستكشف كيف يقوم قالب الحقن الطبي بتحويل الراتنج الخام إلى معدات منقذة للحياة، والدور الحاسم لغرف الأبحاث، ولماذا يحدد اختيار المواد نجاح منتجك النهائي.
قالب الحقن الطبي في جوهره عبارة عن أداة مصممة بدقة لإنتاج أجزاء بلاستيكية ذات قابلية تكرار كبيرة. على عكس السلع الاستهلاكية العامة، فإن المكونات الطبية لا تتسامح مطلقًا مع العيوب. يمكن أن يؤدي وجود نتوء صغير أو فقاعة هواء مجهرية إلى إضعاف عقم الجهاز الذي يمكن التخلص منه أو وظيفته.
في المجال الطبي، 'القريب بما فيه الكفاية' لا يكفي أبدًا. نحن نركز على الهندسة عالية الدقة لأن هذه الأجزاء غالبًا ما تتفاعل بشكل مباشر مع جسم الإنسان أو سوائل التشخيص الحساسة. يجب أن يأخذ القالب في الاعتبار انكماش المواد، والتمدد الحراري، والأشكال الهندسية المعقدة المطلوبة لتطبيقات الرعاية الصحية الحديثة.
درجة الفولاذ: نستخدم الفولاذ المقاوم للصدأ عالي الجودة (مثل S136 أو 420V) لمقاومة التآكل الناتج عن الراتنجات الطبية.
اللمسة النهائية للسطح: تتطلب القوالب غالبًا تشطيبات مصقولة كالمرآة لضمان إخراج الأجزاء بسهولة دون مواد تشحيم، مما قد يؤدي إلى تلويث المنتج.

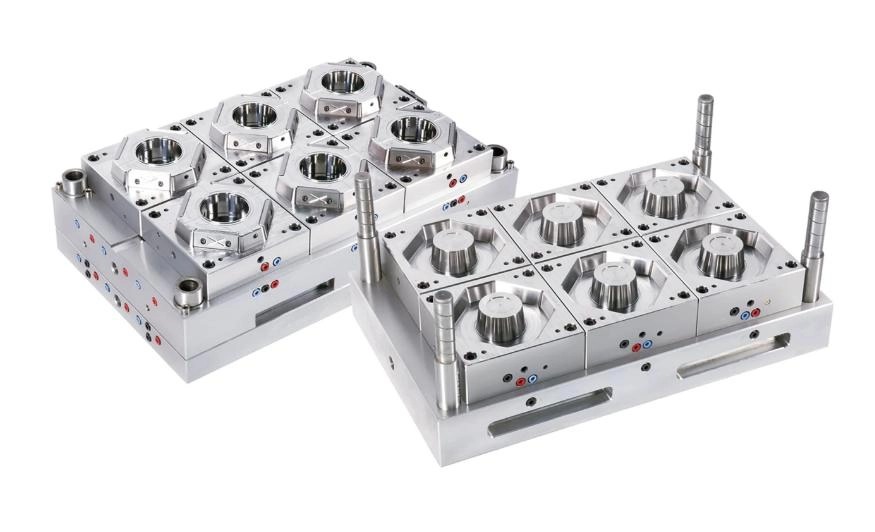

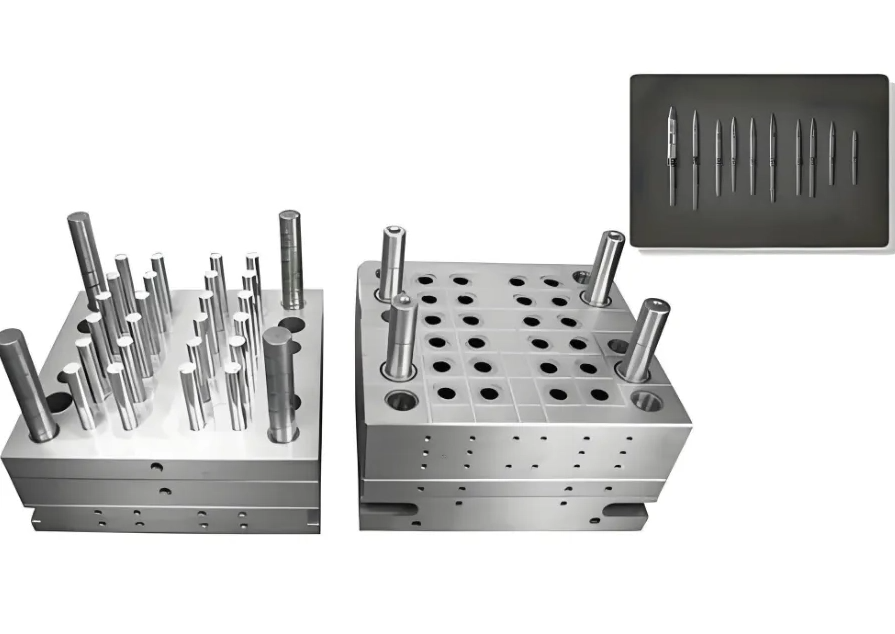

التجويف المتعدد: لتلبية الطلب المرتفع، فإن قالب الحقن الطبي غالبًا ما يتميز بتجويفات متعددة، مما يسمح لنا بإنتاج العشرات من الأجزاء في دورة واحدة.
| ميزة | صب الحقن القياسي | صب الحقن الطبية |
| مادة | للأغراض العامة ABS/PP | بلاستيك حراري من الدرجة الطبية |
| بيئة | أرضية المصنع القياسية | غرفة نظيفة حاصلة على شهادة الأيزو |
| تسامح | +/- 0.1 ملم | +/- 0.01 مم ( دقة عالية ) |
| تصديق | مراقبة الجودة الأساسية | بروتوكولات الذكاء/OQ/PQ |
يعد اختيار المناسبة اللدائن الحرارية هو القرار الأكثر أهمية في مرحلة التصميم. إنه يؤثر على كل شيء بدءًا من قوة الجزء وحتى كيفية تفاعله مع التعقيم. لا يتم إنشاء جميع المواد البلاستيكية على قدم المساواة، خاصة عندما تحتاج إلى أن تكون متوافقة حيوياً.
PEEK (Polyetherketone): معروف بقوته المذهلة ومقاومته لدرجات الحرارة المرتفعة. غالبا ما يستخدم للزرع.
البولي كربونات (PC): وهو شفاف وقوي ويمكنه تحمل التعقيم الإشعاعي. مثالية لأنظمة توصيل السوائل.
مادة البولي بروبيلين (PP): مقاومة كيميائية ممتازة. إنه 'الانتقال إلى' مكونات الأجهزة التي يمكن التخلص منها مثل براميل المحاقن.
السيليكون (LSR): على الرغم من كونه مطاطيًا من الناحية الفنية، إلا أنه ضروري للأجزاء المرنة مثل الحشيات والصمامات.
يجب أن تجتاز أي مادة مستخدمة في قالب الحقن الطبي اختبار USP Class VI أو ISO 10993. تضمن هذه الاختبارات أن البلاستيك لا يتسرب من مواد كيميائية ضارة أو يسبب ردود فعل سلبية عند ملامسته للأنسجة البشرية. نحن نعطي الأولوية لمزيج المواد المخصصة عندما يكون للمشروع متطلبات فريدة، مثل الخصائص المضادة للميكروبات أو القدرة الإشعاعية المحددة لرؤية الأشعة السينية.
يجب أن ينجو من عملية التنظيف. سواء كان الأوتوكلاف (البخار)، أو أكسيد الإيثيلين (EtO)، أو إشعاع جاما، يجب أن يحافظ اللدائن الحرارية على سلامتها الهيكلية. على سبيل المثال، قد تتحول بعض درجات أجهزة الكمبيوتر الشخصية إلى اللون الأصفر تحت أشعة جاما، لذلك نختار الإصدارات المستقرة للحفاظ على مظهر المنتج احترافيًا وآمنًا.
لا يمكنك تصنيع مكون قالب الحقن الطبي في مستودع مترب. التلوث هو العدو حتى خلية جلدية واحدة أو ذرة من الغبار يمكن أن تؤدي إلى رفض الدفعة.
تحدث معظم القوالب الطبية في غرف الأبحاث من الفئة ISO 7 أو 8. تتحكم هذه الغرف في تركيز الجزيئات المحمولة بالهواء. نستخدم مرشحات HEPA لتنقية الهواء والحفاظ على الضغط الإيجابي لمنع دخول الملوثات الخارجية.
إجراءات ارتداء الملابس: يرتدي الفنيون شبكات الشعر والقفازات ومعاطف المختبر.
الآلات الكهربائية: نحن نفضل آلات القولبة بالحقن الكهربائية بالكامل. وهي أنظف من تلك الهيدروليكية لأنها لا تستخدم الزيت الذي قد يتسرب أو يتبخر.
التغليف الآلي: لتقليل الاتصال البشري، غالبًا ما تقوم الروبوتات باختيار الأجزاء من قالب الحقن الطبي وإسقاطها مباشرة في العبوة المعقمة.
لا يقتصر تصنيع غرف الأبحاث على 'أن تكون نظيفًا' فحسب، بل يتعلق أيضًا بالاتساق. ومن خلال التحكم في درجة الحرارة والرطوبة، نضمن أن يتصرف اللدائن الحرارية بنفس الطريقة تمامًا خلال كل دورة. يؤدي هذا إلى نتائج عالية الدقة تتوافق مع لوائح إدارة الغذاء والدواء الأمريكية (FDA) أو CE الأكثر صرامة.
نظرًا لأن الأجهزة الطبية أصبحت أصغر حجمًا وأكثر قابلية للحمل، فقد ارتفع الطلب على قوالب الجدران الرقيقة بشكل كبير. فكر في جهاز مراقبة الجلوكوز المحمول أو مضخة الأنسولين القابلة للارتداء. يجب أن تكون هذه الأجهزة خفيفة الوزن ولكنها متينة بشكل لا يصدق.
عندما تكون جدران الجزء أرق من 1 مم، يبرد البلاستيك بسرعة كبيرة. يجب علينا حقن المادة بسرعات وضغوط عالية لملء قالب الحقن الطبي قبل أن يتصلب الراتينج. يتطلب ذلك آلات متخصصة وقوالب ذات فتحات تهوية عالية لمنع 'علامات الحرق' من الهواء المحبوس.
في بعض الأحيان، نقوم بإنشاء أجزاء صغيرة جدًا بحيث يمكن وضعها على طرف الإبرة. تتطلب هذه المكونات الصغيرة أسلوبًا مخصصًا لتصميم القالب.
الميزات الدقيقة: ميزات صغيرة تصل إلى 5 ميكرون.
التفاوتات الضيقة: غالبًا ما يتم قياسها بالميكرونات، وليس بالمليمترات.
تصميم البوابة المتخصصة: تعد كيفية دخول البلاستيك إلى القالب أمرًا بالغ الأهمية لتجنب قص المادة.
يتيح استخدام القوالب الدقيقة عالية الدقة للجراحين إجراء عمليات أقل تدخلاً. الأدوات الأصغر حجمًا تعني شقوقًا أصغر، وأوقات تعافي أسرع للمرضى، وتقليل خطر الإصابة بالعدوى. نحن نركز على تجاوز حدود ما يمكن أن يحققه قالب الحقن الطبي في هذه المقاييس الصغيرة.
أفضل طريقة لتوفير المال والوقت هي تصميم الجزء بشكل صحيح من البداية. DFM هي عملية تحسين تصميم الجزء بحيث يكون إنتاجه أسهل وأرخص باستخدام قالب الحقن الطبي.
سُمك الجدار الموحد: يمنع ذلك الاعوجاج و'علامات الغرق'. إذا كنت بحاجة إلى سُمك مختلف، فإننا نستخدم انتقالات تدريجية.
زوايا المسودة: نضيف استدقاقًا طفيفًا (عادةً 1-2 درجة) إلى الجدران الرأسية. وهذا يسمح للجزء بالانزلاق خارج قالب الحقن الطبي بسهولة.
الزوايا المشعة: الزوايا الحادة عبارة عن مركزات إجهاد. تعمل الزوايا الدائرية على تحسين تدفق المواد وتجعل الجزء أقوى.
قبل أن نقوم بقطع الفولاذ لقالب مخصص ، نستخدم برنامج محاكاة Mouldflow. يخبرنا هذا كيف سيتدفق فهو يحدد المشاكل المحتملة مثل مصائد الهواء أو 'الخطوط المتماسكة' الضعيفة قبل حدوثها. اللدائن الحرارية إلى التجويف.
عندما يعمل المهندسون مع القالب في وقت مبكر، يمكنهم تحديد طرق لتبسيط قالب الحقن الطبي . ربما يمكن دمج جزأين في جزء واحد، أو يمكن استبدال الإجراء الجانبي المعقد بإيقاف أبسط. وهذا يقلل من خطر الفشل أثناء مرحلة التحقق من الصحة.
في عالم الطب، إذا لم يتم توثيق ذلك، فإنه لم يحدث. التحقق من الصحة هو عملية إثبات أن قالب الحقن الطبي الخاص بك ينتج باستمرار أجزاء تتوافق مع المواصفات.
مؤهلات التركيب (IQ): نتحقق من تركيب الماكينة وقالب الحقن الطبي بشكل صحيح وأنهما يحتويان على جميع المرافق اللازمة (الطاقة، الماء، الهواء).
التأهيل التشغيلي (OQ): نقوم باختبار حدود العملية. ماذا يحدث إذا ارتفعت درجة الحرارة بمقدار 5 درجات؟ ماذا لو انخفض الضغط؟ نجد 'نافذة التشغيل' حيث لا تزال الأجزاء مثالية.
مؤهل الأداء (PQ): نقوم بتشغيل الماكينة في ظل الظروف العادية لفترة ممتدة (عادةً ثلاث دفعات منفصلة) لإثبات أن العملية مستقرة وقابلة للتكرار بمرور الوقت.
نحن نستخدم أدوات القياس المتقدمة للتحقق من الأبعاد عالية الدقة .
CMM (آلة قياس الإحداثيات): للقياسات ثلاثية الأبعاد.
أنظمة الرؤية: كاميرات آلية تقوم بفحص كل جزء بحثًا عن العيوب في الوقت الفعلي.
اختبار تسوس الضغط: لضمان عدم تسرب جهاز يمكن التخلص منه مثل الموصل.
يتم تعقب إذا تم اكتشاف المشكلة بعد أشهر، فيمكننا تتبعها مرة أخرى إلى اليوم المحدد والجهاز والمواد المستخدمة. هذا المستوى من المساءلة هو ما يجعل التصنيع الطبي موثوقًا للغاية. كل دفعة من اللدائن الحرارية وكل عملية تشغيل لقالب الحقن الطبي .
في حين أن الجودة هي الأولوية، فإننا نفهم أيضًا أن التكلفة عامل مهم. تتطلب إدارة دورة حياة قالب الحقن الطبي تحقيق التوازن بين الاستثمار الأولي والمدخرات طويلة الأجل.
يعد القالب عالي الدقة استثمارًا مقدمًا باهظ الثمن. ومع ذلك، عندما تقوم بالتوسع إلى ملايين الوحدات لجهاز يمكن التخلص منه ، تنخفض تكلفة الجزء بشكل كبير. نحن نساعد العملاء على الاختيار بين 'أدوات الجسور' (قوالب الألومنيوم الرخيصة للحجم المنخفض) و'أدوات الإنتاج' (الفولاذ المقوى للحجم الكبير).
أنظمة Hot Runner: تحافظ هذه الأنظمة على البلاستيك المنصهر في القنوات، مما يقلل من النفايات. في قالب الحقن الطبي ، يؤدي ذلك إلى توفير الراتنجات الطبية باهظة الثمن.
قوالب متعددة التجاويف: زيادة عدد التجاويف يسمح لك بإنتاج المزيد من الأجزاء في نفس الوقت.
الأتمتة: استخدام الروبوتات في التفريغ والتعبئة يقلل من تكاليف العمالة ويزيل الأخطاء البشرية.
يعد أحد قالب الحقن الطبي الأصول القيمة. تعد الصيانة المنتظمة - التنظيف والتشحيم والفحص بحثًا عن التآكل - أمرًا ضروريًا. نحن نتبع جداول صيانة وقائية صارمة لضمان بقاء القالب طوال العمر الافتراضي المخصص له، والذي يمكن أن يصل إلى أكثر من مليون دورة للصلب عالي الجودة.
يعتبر قولبة حقن الأجهزة الطبية مجالًا معقدًا ولكنه مفيد. فهو يتطلب فهمًا عميقًا لسلوك اللدائن الحرارية ، وهندسة عالية الدقة ، وعقلية 'الجودة أولاً'. من خلال اتباع الخطوات الواردة في هذا الدليل - بدءًا من اختيار المواد وحتى التحقق الصارم من IQ/OQ/PQ - يمكنك التأكد من أن جهازك الطبي آمن وفعال وجاهز للسوق.
سواء كنت تقوم بتطوير أداة جراحية مخصصة أو جهاز كبير الحجم يمكن التخلص منه ، فإن نجاح مشروعك يتوقف على جودة قالب الحقن الطبي الخاص بك . إن الشراكة مع خبير يفهم الفروق الدقيقة في تصنيع غرف الأبحاث واللوائح الطبية هي أفضل طريقة لتحويل رؤيتك إلى حقيقة.
س: كم من الوقت يستغرق بناء قالب الحقن الطبي؟
ج: عادة، يستغرق الأمر من 8 إلى 12 أسبوعًا. يتضمن ذلك مرحلة التصميم، وتحليل سوق دبي المالي، والتصنيع باستخدام الحاسب الآلي، وعينات 'T1' الأولية للاختبار.
س: هل يمكنني استخدام البلاستيك المعاد تدويره في القوالب الطبية؟
ج: بشكل عام، لا. تتطلب معظم المعايير الطبية 'العذراء' اللدائن الحرارية لضمان عدم وجود ملوثات أو تناقضات في خصائص المواد.
س: ما الفرق بين القالب البارد والعفن الساخن؟
ج: يتسبب العداء البارد في إنشاء 'ذرب' أو نفايات بلاستيكية يجب قطعها. يحافظ العداء الساخن على سخونة البلاستيك، لذلك لا يتصلب أبدًا في القنوات، وهو أكثر كفاءة لإنتاج كميات كبيرة من جهاز يمكن التخلص منه.
س: لماذا يستخدم الفولاذ المقاوم للصدأ في القوالب الطبية؟
ج: الفولاذ المقاوم للصدأ يقاوم الصدأ والتآكل. نظرًا لأن العديد من الأجزاء الطبية يتم تشكيلها في غرف الأبحاث حيث يتم التحكم في الرطوبة، وبعض الراتنجات تطلق غازات مسببة للتآكل، فإن الفولاذ المقاوم للصدأ يضمن بقاء قالب الحقن الطبي أصليًا.
