أفضل 3 أنواع من القوالب الدقيقة لصناعة السيارات

مقدمة

هل تساءلت يومًا كيف تحقق المركبات الحديثة التصميم القوي وخفيف الوزن؟ يلعب صب السيارات دورًا رئيسيًا في إنشاء أجزاء دقيقة ومتينة للوحات المعلومات واللوحات والمكونات الهيكلية. في هذه المقالة، سوف تتعلم أهم ثلاث تقنيات قولبة دقيقة، وكيفية اختيار العملية الصحيحة، وتطبيقاتها عبر مكونات السيارات الداخلية والخارجية وتحت غطاء المحرك.

صب الحقن المستقيم: إنتاج موثوق به بكميات كبيرة

كيف يعمل

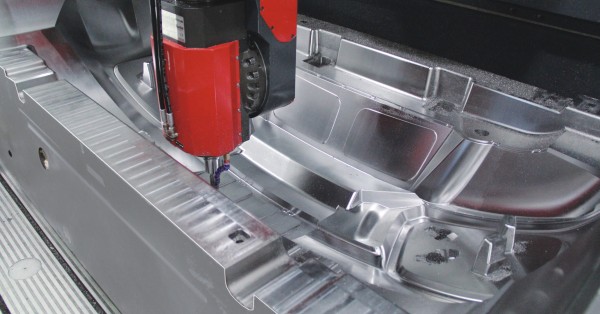

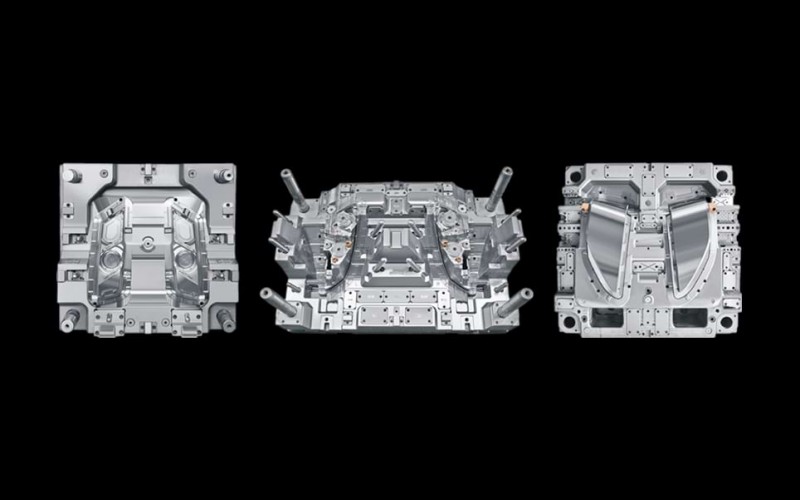

يعتبر القولبة بالحقن المستقيم بمثابة حجر الزاوية في تصنيع البلاستيك الدقيق لمكونات السيارات، مما يوفر توازنًا بين السرعة والتكرار ودقة الأبعاد. تبدأ العملية بنموذج رقمي ثلاثي الأبعاد مفصل للجزء، ويتم تطويره عادةً باستخدام برنامج CAD. يقوم المهندسون بتحليل هندسة الجزء لتحديد الموضع الأمثل للبوابة، وسمك الجدار، وزوايا السحب لضمان التدفق المتسق للمواد وتجنب العيوب. بمجرد تصميم القالب، تقوم معدات التصنيع المتخصصة بإنشاء تجاويف عالية الدقة من الفولاذ المقسى، قادرة على الحفاظ على مئات الآلاف من دورات الحقن دون فقدان التفاوتات.

أثناء الإنتاج، يتم صهر كريات اللدائن الحرارية في وحدة الحقن وإجبارها على الدخول إلى تجويف القالب تحت ضغط عالٍ. يملأ البلاستيك المنصهر التجويف، ليتوافق مع شكله، بينما تنظم قنوات التبريد المدمجة داخل القالب درجة الحرارة لتقليل الانكماش والاعوجاج. بمجرد أن تتصلب المادة، تقوم مسامير القاذف بتحرير الجزء من القالب بعناية دون التسبب في تشوه. تسمح هذه العملية بدورات إنتاج متكررة بجودة متسقة، مما يجعلها مثالية للتصنيع بكميات كبيرة.

التطبيقات النموذجية

يتم استخدام القولبة بالحقن المستقيم على نطاق واسع عبر مكونات السيارات الداخلية والخارجية حيث تعتبر الدقة والمتانة أمرًا بالغ الأهمية. تشمل التطبيقات الداخلية لوحات المعلومات، ومجموعات الأدوات، وآليات تعديل المقعد، وأطر الكونسول المركزي. تتطلب هذه المكونات تفاوتات صارمة لدمج التجميعات الإلكترونية وأدوات التحكم الميكانيكية بسلاسة، مما يضمن الأداء الوظيفي المريح والموثوقية على المدى الطويل. تستفيد الأجزاء الخارجية، مثل ألواح الهيكل الأساسية وعناصر الزخرفة، من القولبة بالحقن المستقيم نظرًا لقدرتها على إنتاج أسطح ناعمة وأبعاد متسقة بكميات كبيرة.

بالإضافة إلى اللوحات القياسية، فإن قالب الحقن المستقيم يستوعب العلب الوظيفية لأجهزة الاستشعار والمرحلات والوحدات الإلكترونية الأخرى. يتيح تعدد استخدامات هذه العملية للمصنعين إنتاج أجزاء ذات سماكات جدار مختلفة، أو مشابك مدمجة، أو نقاط تثبيت في قالب واحد، مما يقلل من تعقيد التجميع وتكاليف العمالة.

المزايا الرئيسية

تمتد مزايا القولبة بالحقن المستقيم إلى الدقة والكفاءة وجودة السطح. يتم تحقيق الدقة العالية والتفاوتات الصارمة من خلال تصميم القالب الدقيق، والتصنيع الدقيق، ومعلمات الحقن الخاضعة للتحكم، مما يضمن تلبية الأجزاء لمواصفات التصميم باستمرار. تنبع كفاءة التكلفة من القدرة على إنتاج آلاف الأجزاء المتطابقة في قالب واحد، مما يقلل من مدخلات العمالة ويقلل من هدر المواد.

تعتبر جودة تشطيب السطح ميزة هامة أخرى؛ يمكن أن تنتج العملية أسطحًا ناعمة وخالية من العيوب والتي قد تتطلب الحد الأدنى من المعالجة اللاحقة. بالإضافة إلى ذلك، يمكن تصميم القالب ليشمل إدخالات أو هياكل تقوية، مما يسمح بدمج البلاستيك مع العناصر المعدنية أو المركبة في خطوة إنتاج واحدة. تعمل هذه القدرة على تعزيز القوة الهيكلية لمكونات السيارة مع الحفاظ على خصائص الوزن الخفيف، وهي ضرورية لكل من الأداء وكفاءة استهلاك الوقود.

قولبة الحقن بمساعدة الغاز: أجزاء خفيفة الوزن وقوية

نظرة عامة على العملية

إن القولبة بالحقن بمساعدة الغاز هي تقنية متخصصة مصممة لإنتاج مكونات بلاستيكية مجوفة أو مجوفة جزئيًا، مما يؤدي إلى تحسين استخدام المواد وتحسين أداء الأجزاء. أثناء العملية، يتم حقن غاز خامل - عادة النيتروجين - في البلاستيك المنصهر داخل القالب. يقوم الغاز بدفع البلاستيك بعيدًا عن القلب، مما يشكل مقاطع مجوفة في المناطق ذات الجدران السميكة بينما يترك البلاستيك الصلب على الأسطح الخارجية. يقلل هذا الإزاحة المتحكم فيها من وقت الدورة، ويقلل من الانكماش، ويضمن عملية تبريد أكثر اتساقًا.

تم تصميم القالب بقنوات دقيقة لتوجيه تدفق الغاز، مما يضمن تشكيل التجاويف المجوفة تمامًا عند الحاجة دون المساس بالسلامة الهيكلية. يعد التحكم في درجة الحرارة أمرًا بالغ الأهمية: تحافظ دوائر التبريد على توزيع موحد للحرارة لمنع الالتواء، بينما تتم مراقبة معلمات الحقن بعناية لتحقيق سماكة جدار متسقة. تتيح هذه العملية إنتاج مكونات خفيفة الوزن وقوية ميكانيكيًا، مما يجعلها ذات قيمة خاصة في تطبيقات السيارات.

تطبيقات السيارات

يتم استخدام القولبة بمساعدة الغاز على نطاق واسع لقطع غيار السيارات الكبيرة والمعقدة التي تتطلب القوة والوزن المنخفض. تستفيد المكونات الداخلية والخارجية مثل ألواح الأبواب وأغطية لوحة القيادة وهياكل المصد من هذه التقنية، حيث تسمح للأجزاء السميكة بالبقاء صلبة مع تقليل استهلاك المواد بشكل كبير.

يتم تطبيق هذه العملية أيضًا على الدعامات الهيكلية داخل المركبات، بما في ذلك الأعضاء المتقاطعة والأقواس والتعزيزات، حيث يساهم انخفاض الكتلة في توفير الوزن الإجمالي للمركبة دون التضحية بالصلابة. من خلال تمكين المقاطع المجوفة في المناطق الإستراتيجية، يمكن للمصممين تحقيق نسب القوة إلى الوزن المثالية، وتحسين كفاءة استهلاك الوقود والتعامل مع السيارة مع الحفاظ على معايير السلامة.

فوائد

الميزة الأساسية للقولبة بمساعدة الغاز هي قدرتها على إنتاج أجزاء أخف وزنًا مع الحفاظ على السلامة الميكانيكية العالية. يؤدي تجويف المقاطع السميكة إلى تقليل الاعوجاج ومنع ظهور علامات الحوض المرتبطة عادةً بالأجزاء الصلبة المصبوبة بالحقن. ينخفض ​​استهلاك المواد، مما يقلل التكلفة والأثر البيئي.

بالإضافة إلى ذلك، تسمح هذه الطريقة بتصنيع مكونات أكثر سمكًا دون خلق ضغط داخلي مفرط، مما يجعلها مثالية للألواح والمبيتات التي يجب أن تتحمل الأحمال الميكانيكية المتكررة. يمكن للمصممين استغلال هذه المرونة لتحسين هندسة المكونات، وتوازن توزيع الوزن، ودمج الميزات الداخلية المعقدة التي قد تشكل تحديًا مع القوالب الصلبة التقليدية.

Multi-Shot وOvermolding: مكونات متعددة المواد

حقنة ثنائية وثلاثية الطلقة

يتيح القولبة بالحقن متعدد الطلقات، بما في ذلك عمليات الطلقتين (2K) وثلاث الطلقات (3K)، إنشاء أجزاء مركبة معقدة من خلال الجمع بين مواد أو ألوان متعددة في دورة قالب واحدة. في القالب ثنائي الطلقة، يتم حقن مادة واحدة - عادةً ما تكون لدنة حرارية صلبة - أولاً، ثم يتم تبريدها، ثم يدور القالب أو ينتقل إلى تجويف ثانٍ حيث يتم حقن مادة أكثر ليونة أو ذات ألوان مختلفة. تعمل القوالب ثلاثية الطلقات على توسيع هذا المفهوم من خلال تقديم مادة ثالثة، مما يتيح مرونة أكبر في التصميم.

تسمح عملية الحقن المتتابعة هذه للمصممين بدمج الأسطح ناعمة الملمس والعناصر الهيكلية الصلبة وميزات الألوان الجمالية في مكون واحد دون تجميع ثانوي. تم تصميم واجهات المواد للترابط على المستوى الجزيئي، مما يضمن التصاق قوي ويقلل من مخاطر التصفيح أو الفشل الميكانيكي تحت الضغوط التشغيلية. يعد تصميم القالب أمرًا بالغ الأهمية، ويتطلب محاذاة دقيقة، والتحكم في درجة الحرارة، وتوقيت الحقن للحفاظ على دقة الأبعاد عبر مواد متعددة.

تطبيقات السيارات

يتم تطبيق القولبة المتعددة اللقطات على نطاق واسع على المكونات الداخلية حيث تتقاطع الوظائف وبيئة العمل والجماليات. تشمل الأمثلة الشائعة مقابض عجلة القيادة التي تجمع بين النوى الصلبة والأسطح المرنة الناعمة لتوفير الراحة، ولوحات العدادات التي تدمج مواد بلاستيكية ملونة مختلفة للإشارات البصرية. تستفيد مكونات الختم، مثل الحشيات أو الحواف المرنة، من القوالب الزائدة من خلال الجمع بين الدعامات الصلبة والمواد المرنة لضمان واجهات محكمة الغلق أو مقاومة للماء.

تعد الديكورات الداخلية تطبيقًا مهمًا آخر، حيث تسمح العملية بتنوع الملمس وتمييز الألوان وتكامل المواد المتعددة. يمكن أن تشتمل الألواح على مناطق ناعمة الملمس، وأضلاع هيكلية صلبة، وميزات زخرفية في خطوة تصنيع واحدة، مما يقلل من تعقيد التجميع ويحافظ على التفاوتات المشددة.

المزايا

تكمن الفوائد الرئيسية لعمليات التصوير المتعدد والتشكيل الزائد في الكفاءة والدقة وتجربة المستخدم المحسنة. من خلال التخلص من الحاجة إلى التجميع الثانوي، يقلل المصنعون من تكاليف العمالة واحتمال حدوث أخطاء في التجميع، بينما ينتجون أجزاء أكثر اتساقًا. يتم دمج الميزات المريحة، مثل المقابض ناعمة الملمس أو الأزرار اللمسية، بسلاسة مع ركائز صلبة، مما يؤدي إلى تحسين سهولة الاستخدام والراحة.

يعزز الترابط على المستوى الجزيئي بين المواد المختلفة المتانة والسلامة الميكانيكية للأجزاء، مما يضمن تحملها للاستخدام المتكرر والتعرض البيئي. يتم الحفاظ على دقة الأبعاد عبر الأشكال الهندسية المعقدة، مما يسمح للمكونات المتعددة بالتوافق معًا بدقة دون معالجة لاحقة. ويتيح هذا النهج أيضًا إمكانيات التصميم الإبداعي، مثل الجمع بين مواد وألوان ومستويات صلابة متعددة في مكون سيارة واحد، مما يعزز المظهر الوظيفي والجمالي.

اختيار المواد والتصنيع الذكي

هندسة البلاستيك المتقدمة

يعد اختيار المادة المناسبة عاملاً حاسماً في التشكيل الدقيق للسيارات، حيث يجب أن تتحمل المكونات الضغط الميكانيكي وتقلبات درجات الحرارة والتآكل طويل الأمد. يتم استخدام المواد البلاستيكية الهندسية عالية الأداء، مثل PEEK، وPC/ABS، وPA (البولي أميد)، وPBT (البولي بوتيلين تيريفثاليت)، بشكل شائع لمزيجها من القوة والثبات الحراري والمقاومة الكيميائية. تدعم هذه المواد الأشكال الهندسية المعقدة، وتوفر ثبات الأبعاد، وتحافظ على السلامة الميكانيكية في ظل التحميل المتكرر، مما يجعلها مثالية للمبيت الهيكلي، والديكورات الداخلية، والمكونات الموجودة أسفل غطاء المحرك.

القوالب الرقمية وتقنية إنترنت الأشياء

تدمج القوالب الدقيقة الحديثة بشكل متزايد الأدوات الرقمية والتقنيات الذكية لتحسين كفاءة العملية وجودة المنتج. تتنبأ عمليات محاكاة تدفق القالب المعتمدة على الذكاء الاصطناعي بكيفية ملء البلاستيك المنصهر للتجاويف المعقدة، مما يساعد المهندسين على ضبط موضع البوابة وضغط الحقن واستراتيجيات التبريد قبل بدء الإنتاج. تقوم أنظمة المراقبة في الوقت الحقيقي المضمنة في القوالب بجمع البيانات حول درجة الحرارة والضغط وتوقيت الدورة، مما يتيح الصيانة التنبؤية ويقلل وقت التوقف غير المتوقع.

الاتجاهات الناشئة

تتجه صناعة السيارات نحو أساليب الإنتاج المستدامة وعالية الكفاءة. تكتسب آلات القولبة بالحقن الكهربائية شعبية بسبب كفاءتها في استخدام الطاقة، وانخفاض احتياجات الصيانة، والدقة الأعلى مقارنة بالأنظمة الهيدروليكية التقليدية. تعمل قوالب الحقن العمودي على تعزيز الجاذبية والقوالب المتخصصة لتمكين هندسة الأجزاء المعقدة، خاصة بالنسبة للمكونات في السيارات الكهربائية مثل أغلفة المحركات وموصلات الشحن، مما يحسن كفاءة الدورة وتكامل المواد المتعددة.

اختيار العملية المناسبة لجزء سيارتك

مطابقة العملية لوظيفة الجزء

يبدأ اختيار عملية التشكيل المثالية بتقييم دقيق لتعقيد الأجزاء وخصائص المواد وحجم الإنتاج. قد تتطلب الأشكال الهندسية المعقدة ذات الجدران الرقيقة أو الميزات الداخلية المعقدة تقنيات الطلقات المتعددة أو القوالب الزائدة، في حين أن الألواح الأكبر حجمًا والأبسط مناسبة تمامًا لقولبة الحقن المستقيمة أو العمليات المدعومة بالغاز. يلعب اختيار المواد أيضًا دورًا حاسمًا: غالبًا ما تحتاج المواد البلاستيكية الهندسية عالية الحرارة إلى قوالب وآلات قادرة على الإدارة الحرارية الدقيقة، في حين يمكن دمج مواد أكثر ليونة أو مطاطية باستخدام الإفراط في القولبة. يؤثر حجم الإنتاج أيضًا على الاختيار؛ تستفيد الأجزاء كبيرة الحجم من القوالب القوية وأوقات الدورات الفعالة، في حين أن النماذج الأولية ذات الحجم المنخفض قد تستفيد من الأدوات الناعمة أو المصنوعة من الألومنيوم لتقليل التكاليف الأولية وتقصير فترات الإنتاج.

مقارنة التقنيات الرئيسية

توفر كل عملية قولبة دقيقة مزايا مميزة اعتمادًا على المتطلبات الوظيفية.

نصائح عملية لمصنعي المعدات الأصلية والموردين

تعد مواءمة عملية التشكيل مع متطلبات الأجزاء وسلوك المواد وأهداف الإنتاج أمرًا بالغ الأهمية. قد تحتاج الأجزاء التي تتطلب قوة ميكانيكية ومقاومة للحرارة إلى قولبة مستقيمة أو مدعومة بالغاز، بينما تستفيد المكونات التفاعلية للمستخدم من الطلقات المتعددة أو القوالب الزائدة. يضمن التعاون المبكر بين فرق التصميم والتصنيع الاختيار الأمثل للمواد، وتكوين القالب، وكفاءة الدورة، مما يقلل من أخطاء الخردة والتجميع.

خاتمة

{[ت0]}. توفر حلول قولبة السيارات عالية الدقة، بما في ذلك التقنيات المستقيمة والمدعومة بالغاز والمتعددة الطلقات، مما يوفر أجزاء خفيفة الوزن ومتينة وفعالة من حيث التكلفة مع ضمان الجودة الفائقة وكفاءة الإنتاج.

التعليمات

س: ما هو صب السيارات؟

ج: صب السيارات هو عملية حقن دقيقة تستخدم لإنتاج مكونات بلاستيكية عالية الجودة للمركبات.

س: ما هي أنواع قوالب السيارات الأكثر شيوعًا؟

ج: الأنواع الثلاثة الرئيسية هي القولبة بالحقن المستقيم، والقولبة بمساعدة الغاز، وتقنيات الحقن المتعدد أو الإفراط في القولبة.

س: كيف أختار عملية صب السيارات المناسبة؟

ج: يعتمد الاختيار على تعقيد الجزء والمواد وحجم الإنتاج والمتطلبات الوظيفية.

س: ما هي التطبيقات النموذجية للقولبة الدقيقة في المركبات؟

ج: يتم استخدام القالب الدقيق للوحات العدادات، والديكورات الداخلية، والمصدات، والمبيتات الإلكترونية حيث تكون الدقة والمتانة مطلوبة.
